2. 分调与检测因该灯的电源是直取市电的电容限流整流电源，元变压器隔离，通电调试时必须小心，手不要碰触到印制板铜箔面及元件的引脚，检查时切记拔除电源插头，以免触电危险。
本文重点介绍红外热释电控制电路的调试。
(1)用一只普通红色发光二极管(2V、lOmA)临时焊接到镜灯电源电路印制板所示的S、C的两端(S接LED阳极、C接阴极)，以此来模拟固态继电器SSR的工作状态：如LED被点亮，表示SSR导通，能控制点亮后级负载LED灯板；LED熄灭，则表示“SSR”截止，能切断LED灯板电源，这样可简单地通过LED的亮和暗来判断出该红外热释电控制电路的功能是否正常。为了调试方便，缩短调试时间，最好事先将输出延时控制时间Tx值调得小一些(半分钟一1分钟)，可将多转电位器RP2朝电阻减小的方向转8-10圈。
(2)将该控制电路板竖直放置在离地面lm左右高度的桌面上。插好电源插头，接通开关。在首次通电瞬间，不论有元人体移动信号，因IC1第2脚都会输出高电平(经过一段延时时间Tx后自动变为低电平)，故驱动了三极管9013导通，接在S、C两端的LED即破点亮(此时记下点亮时间)，等廷时结束2脚恢复为低电平，三极管截止，LED自动熄灭(再记录下熄灭时间)，用熄灭时间减去点亮时间即为廷时时间Tx值。
(3)检验控制电路白天的“封锁”功能。方法是：用万用表直流电压挡测IC的9脚电位是否小于1/5VDD(即是否<IV)，可调节RPI将9脚电位调整到低于IV。此时，人体移动到红外热释头“PIR”探测范围，由于控制电路被封锁，故接在S、C间的模拟该灯工作状态的LED也不会被点亮，说明白天控制电路被封锁的功能正常。在确认无误后，继续检测控制电路晚上封锁被解除及延时器的功能是否正常。
可用一只不透光的塑料笔套去罩住光敏电阻“RM”(模拟晚上暗环境)来调试。在确认已达到预期理想效果后即可切断220V电源，拆除焊在S、C两端的LED。本控制电路调试完成。
若有问题可根据红外热释电控制电路工作原理及目前所处的“工况(即白天还是模拟晚上)对照图5逐级检查：可用万用表直流电压挡重点检测IC1第9脚电位-输出控制端2脚电位-VT9013的基极电位-输出端S、C两端的电压是否正常(三极管导通时，Vsc≤2V，截止时为OV)，总之，只要元件质量可靠，无错焊、漏焊、虚焊等现象，准能顺利检测成功。
关于对该“控制电路”的灵敏度(接收距离)的调整，笔者的体会是：
(1)适当减小R7，如选择在l8ka一20ka时能提高接收距离。(2)适当减小R8，如选择为1.8MΩ时控制电路的反应比较灵敏。(3)由于人体所发出的红外线信号本来就很微弱且淹没在周围各红外杂光的环境中，敌需注意：红外热释头管子在印制板上安装时，管子的顶部(即带有小方块形状的接收窗口)与聚焦红外线作用的菲涅尔透镜是否垂直对准在它的焦距位置，这对提高接收灵敏度和距离至关重要，它比电路中上述参数调整更为重要，千万不要忽视。
到此，电源电路、灯板电路和红外控制电路的分调与检测全部结束，可作为合格备件供正式装配灯具之用。

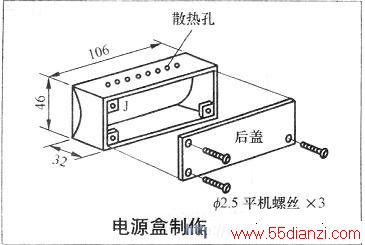

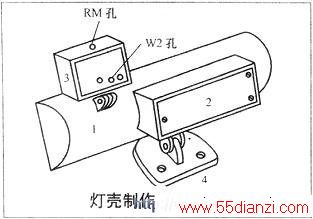

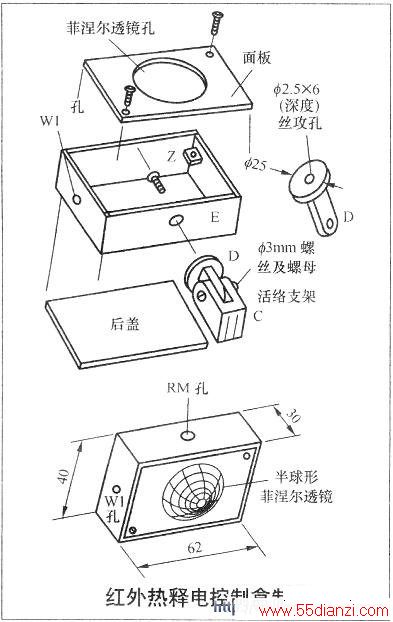

关于灯壳、灯座、电源盒和红外热释电控制盒的制作分别如下图所示。
