一般长途电话每6秒计费一次，市内电话每3分钟计费一次。下面介绍的这款通话计时器能直观、准确地显示通话时间，提醒用户掌握时间，从而节约话费。

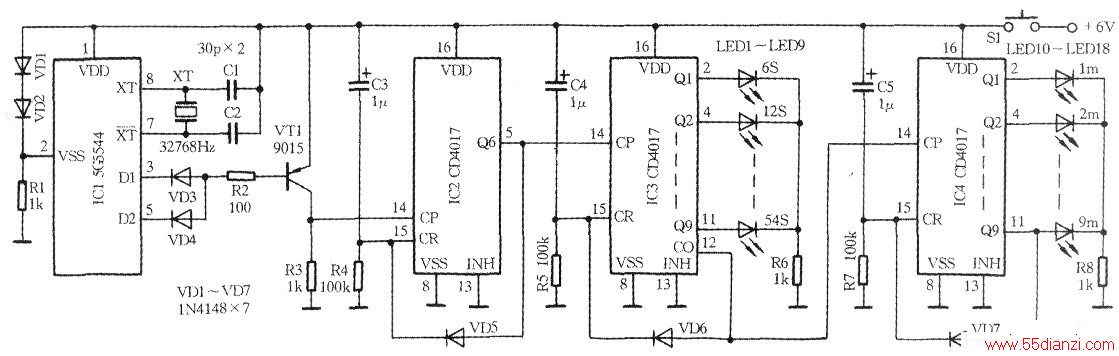

电路如附图所示，由精密时钟信号源及分、秒显示电路等组成。
IC1使用石英钟集成电路5G5544、VD1、VD2、Rl为①、②脚间提供1.3～1.8V工作电源。XT为32768Hz石英晶振，与⑦、⑧内部电路组成精密振荡器，振荡信号经整形、分频处理后，由③、⑤脚交替输出正或负脉冲（原用于驱动步进电机）、周期为2s。这里用VD3、VD4构成的二极管或门电路取出负脉冲，合成1Hz(即周期为ls)的秒信号，并经VT1反相后作标准秒脉冲加至IC2。
IC2～lC4均使用十进制计数器/译码输出脉冲分配器CD4017、C3和R4、C4和R5、C5和R7组成复位电路，在每次加电时先对计数器进行复位清零，然后从零开始计数。
VD5～VD7为隔离二极管，R6和R8为LED发光管的限流电阻。VT1输出的秒脉冲（正极性）加至IC2的(14)脚，每输入6个秒脉冲（即6秒钟）其⑤脚Q6端便输出一个正脉冲，完成对秒信号的6分频。⑤脚输出信号经隔离管VD5加至其(15)脚，清除Q6输出状态，再重新开始6分频计数；同时，⑤脚输出信号还加至IC3的(14)脚，使其Ql=l、LED1发光，表示通话时间已达到6s、依此类推。通话达到12s时IC3的Q2=1、LED2发光；……通话54S时IC4的Q9=1、LED9发光。此后若再输入一个脉冲，则进位信号输出端变为高电平，输出1分钟计数信号，一方面使IC3复位、从零开始进行新一轮计数和显示，另一方面分脉冲加至IC4的(14)脚，使其Ql=l、LED10发光，表示通话时间已达1分钟。LED10～LED18依次代表通话时间为1分、2分……9分，到第9分钟时IC4的Q9=1，并清除IC4的输出状态。IC3、IC4的工作原理完全相同，只是IC3每6s输入一个计数脉冲，而IC4是每分钟输入一个计数脉冲。电源开关Sl与话筒联动，摘机拨打电话时Sl闭合接通电源、计时器开始工作。
