延时关灯器电路设计原理图（四）

点击数：7529 次录入时间：03-04 11:46:23 整理：http://www.55dianzi.com 时钟-定时电路

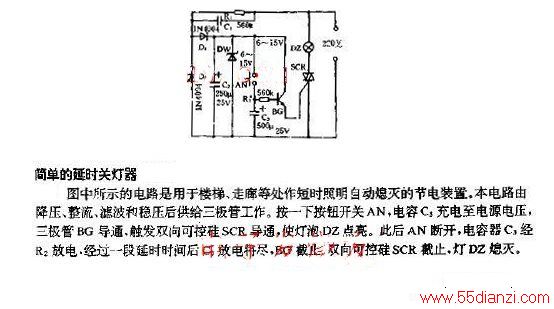

　　简单的延时关灯器电路图：一种简单，可靠省电的延时器电路，正常工作时，只有继电器线圈耗电约1W,接通电源，C1充电至2CTS转拆电压时，双向二极管D3导通，触发双向可控硅SCR导通。
