可设置八个闹时的时钟电路

　　普通的家用时钟一般只能设置一个闹钟时间。很多人需为工作日、周末、早晨、午休等不同时段设置不同的闹钟时间，如果使用普通闹钟则很不方便，有时甚至会因忘记更改闹钟设置误事。针对这种情况，设计了一款有8个闹时设置的时钟，通过一段时间的使用，情况良好。
　　

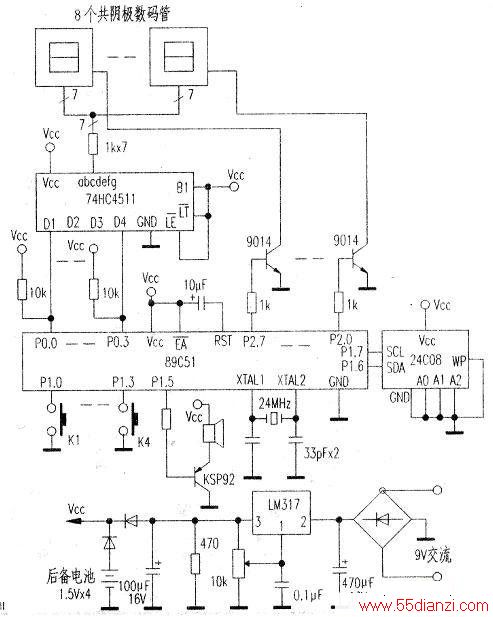

　　所有元件可按电路图（见附图）焊接在一块万能板上。注意LM317的输出应由低调高，以免烧芯片。
　　
　　功能简介
　　
　　该时钟以24小时制显示时间，还可显示2000年至2049年之间的任何日期及星期，按键可相互切换日期与时间显示；可设置8个闹时，每个闹时设置包括响铃的时间（小时与分钟）、对工作日有效还是对周末有效的标志，以及本项设置是否启用的标志等三部分。8个闹时设置均保存在EEPROM中，即使掉电电不会丢失。使用者可通过按钮对任何一个设置作修改。可用按钮关闭显示，赫免夜间刺眼，影响睡眠。调节LM317输出电压，可改变显示亮度，但电压不能低于后备电池的电压，否则系统将由后备电池供电。本时钟用四节1.5V电池串联作后备电源，保证市电停电时时钟继续走时。时钟的精度取决于晶振频率的精度。
　　
　　程序清单
　　
　　本程序用C语言编写，经KeilC51编译成二进制码后写入89C51内的EPROM内即可。
