利用电子表加上控制电路组成的定时器，具有定时准确，简单易制，成本低廉的优点，广泛应用于定时充电、定时开、关机、定时呼叫等场合。现介绍采用带定闹功能电子表作时间控制的定时器电路。带定闹功能电子表的型号不限。

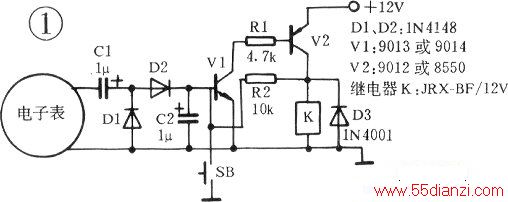

电路图如图1所示。无闹铃信号时，三极管Vl、V2均截止，继电器K不吸合。有闹铃信号时，此信号经倍压整流后加至V1基极使其导通，随后V2亦导通，继电器得电吸合。同时又通过R2反馈至Vl基极，使Vl在闹铃信号结束后仍保持导通从而完成自锁，直到按下按钮SB后K才释放。

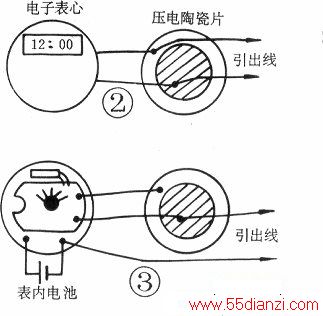

闹铃信号的引出：一般电子表均采用压电陶瓷片作发声元件，故最简单的引出方法是直接从压电片两极焊出细导线引出即可，与本定时器电路连接时也不必分极性。如图2所示。由于电子表的不同，闹铃信号还可以只引出一极，另一极与电子表电池正极或负极共用。实验表明，引出端用正极或负极效果是一样的，具体应用在本定时电路中，可先用万用表测量一下静态（无闹铃信号）时，闹铃信号引出端与电池哪一极电压为零，从静态为零的两极引出线最好。本人试用的几种电子表均为电池负极与闹铃信号引出极静态电压为零，见图3。

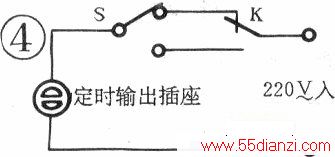

定时电路与用电器之间的具体接法可参考图4。
图中的单刀双掷开关可灵活选择定时开或定时关，以适应不同需要的场合。
