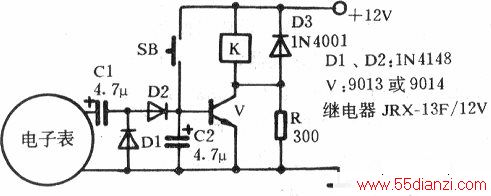

此电路如附图所示。这里只采用一只三极管，利用继电器保持电压远低于吸合电压的特点进行自锁。平时电子表无闹铃信号输出时三极管V截止。虽然继电器K与电阻R串联形成回路，但由于R的分压作用使继电器无法达到吸合电压，故K不吸合。当定时时间到，闹铃信号经倍压整流后加至三极管V基极使其导通，继电器K得电吸合。待闹铃信号结束后，V又截止，但此时由于R的作用使继电器仍有足够的电流通过而保持吸合状态，达到自锁的目的，直到按一下按钮SB后K才释放。
本电路元件很少：三极管V选任何型号的NPN硅管，如9013、9014等，但要其β值越大越好，一般不小于200;继电器K的型号可根据负载情况酌情选择，本文选用的是常见的双组触头继电器JRX-13F。电阻R的值选取时要注意，为保证继电器在保持状态下触点的吸合压力，R的值应与继电器线圈电阻值相同，也就是说继电器能半压保持。其它元件按电路图上标注选取。”
