用单片机控制黑白电视机选台

现在，在农村还有大量的黑白电视机，其最容易出现的问题是用一段时间后高频头选台减少，一般是机械弹片接触不好，拆开清洗后只能用上一、二个月，换一个新的高频头了只能用一年多。本文介绍用单片机控制的加电调谐高频头能克服这种弊端，加上有LED数码管显示，使用更方便。

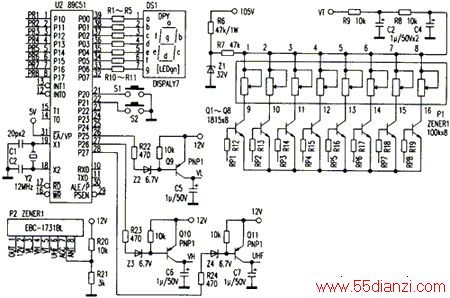

    该控制器的原理图如附图所示，由LED显示电路、波段控制电路和预选电路三部分组成。

一般黑白电视机多采用电调谐高频头EBC-1731BL，其8脚接收RF信号由1脚输出：3、4、6脚分别为VL、VH、UHF，受控于三极管Q9、Q10、Q11，完成波段选择；7脚为AGC控制端，通过电阻R20、R21分压，提供固定的3V电压；P1为普通老彩电的100K八路预选器；105V中压通过电阻R6和Z1获得32V的调谐电压。

上电后，数码管显示“1”（见附表），只有三极管Q1、Q9导通，其他三极管都截止，32V调谐电压通过R7加到预选器上，调节对应的电位器，VT的电压在0~30V间变化，完成节目预选。

按键S1和S2控制数码管显示和P1、P2口的状态。按一次S1，数码管显示的数据自动加1，按一次S2，数码管显示的数据自动减1，以此控制相应三极管的导通和截止，完成电视机的选台。



附表：

显示值

P1□

P2□

波段状态

1

01H

03H

VL

2

02H

05H

VH

3

04H

4

08H

5

10H

06H

UHF

6

20H

7

40H

8

80H
