本实验将从认识了解器材入手，一步一步地实现视频信号的远程无线数字传输。实验中，我们只是动动手，整理一下试验纪录，真正的实验者应该是光临过此页的朋友们。

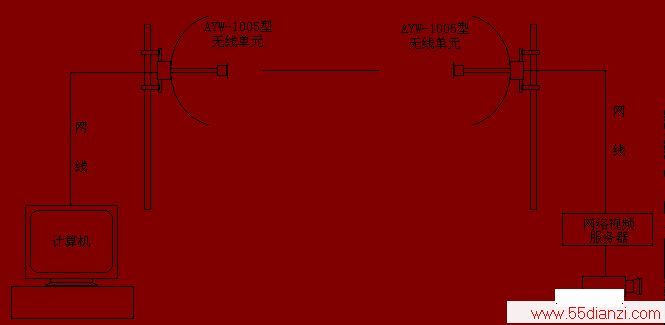

实验将要完成下图的连接和配置。其实，在很大程度上也是为了对我们的新产品ＡＹＷ－１００５型射频网络无线单元做一个现场测试和全面的检验。
实验器材
１．一台安装并配置好网卡的计算机，机器配置要求不高，能运行ＩＥ５.５以上版本就行。
２．视频网络服务器选目前较为流行的ＡＶ１６００ｅ，性价比较高，货源充足。
３．视频信号源本实验选用摄像机，虽然也可以用影碟机之类的器材，但由于体积和电源方面的原因不便野外移动使用，不太适合本实验。
４．远程无线传输用本厂产品，不在本页赘述。
５．电源，网线等辅料。
实验步骤

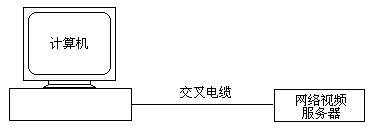

第一步：先如下图将视频网络服务器和计算机连接起来，目的是检验一下器件有没有问题，进而对视频网络服务器进行初设，其实更多的设置可以放到以后进行，眼下只要赋予它一个ＩＰ地址让计算机能够找到它就可以了。这一步，有点网络常识的人都知道怎么做，这里就不罗嗦了。对了，若是直接连接视频网络服务器和计算机，要用交叉电缆，我们平时用的直通电缆是连不通的；若是通过交换机或信息模块连接，则用直通电缆即可。最后，PINg通便结束这一步，ping不通，那就自己查吧。

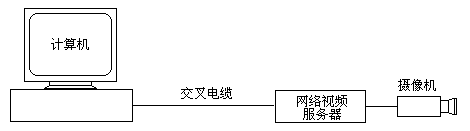

第二步：将视频信号输入视频服务器，在计算机浏览器的地址栏填上你刚才赋予视频服务器的ＩＰ地址，便可进入视频服务器的首页。视频服务器的各项功能指标都可以通过这个页面设置，不过你就是不做任何设置图像也是要出来的，不一定理想罢了。
第三步：这时将要进行的便是本实验的主题了，距离和速度。

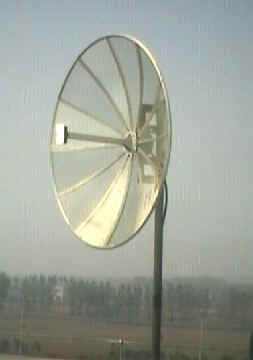

首先，将ＡＹＷ－１００５型射频网络无线单元架设好，本实验放在六楼的阳台上，如下图。
然后，将网线和电源插到无线单元相应的插口，我的阳台上有内网端口，所以插好以后还得回去看看在试验用的机器上能不能找到这个单元。无线单元的设置方法和ＡＰ相同，因为和网线连接的就是一个ＡＰ的芯子，射频部分和计算机几乎没有关系。
距离１.６公里处横着一条马路，将天线对准马路，到马路上察看信号情况。
我用的是笔记本和手头现有的D-Link DWL-120型USB口无线网卡，先用这种方法的目的是便于观察现场的信号分布。在几百米长的路段大部分都能够与内网很好地连接，其中有的地方信号还非常好，说明这种结构的天线在２.４ＧＨｚ频段指向性不算太强，也适用于与２公里内某一特定区域的移动计算机高速通信，使其方便接入内网。
拿到５公里处，无线网卡无能为力，没有一点反应。
运来无线单元，架好通电，家里立刻在网络内发现了新设备，５公里现场信号良好。
试着从服务器上下载一个电影文件，算了一下速度有2910bps。这是我测试传输速度常用的方法，电影文件比较大，需要较长的时间，更准确，更符合实际情况。
注：两端的无线器材都是加强型802.11b，号称最高速度22Mbps，其实这是指在理想状态下的传输速度，现实中是很难达到的，我试验的结果是，即便是在同一个房间里，也只能达到5-6Mbps。
接上视频服务器和摄像机，一切正常，传输实验成功。
ＡＹＷ－１００５家用型射频网络无线单元
工程型ＡＹＷ－１００５单元费用主要成分是工程ＡＰ，该产品实际上是ＡＹＷ－１００５型无线单元的简装版本。如今个人在家里建小型局域网的多了，有时也免不了需要远程连接，工程器材的价格当然是无法承受的，好在现在家用ＡＰ的功能很全，性能也很好，用在单元中总费用就低多了。纵观家用ＡＰ市场，ＴＰ－Ｌｉｎｋ是一个较为适宜的品牌，性价比较高，故近期产品选用该品牌的ＴＬ－ＷＡ２００型ＡＰ机芯加以改造与单元配套。

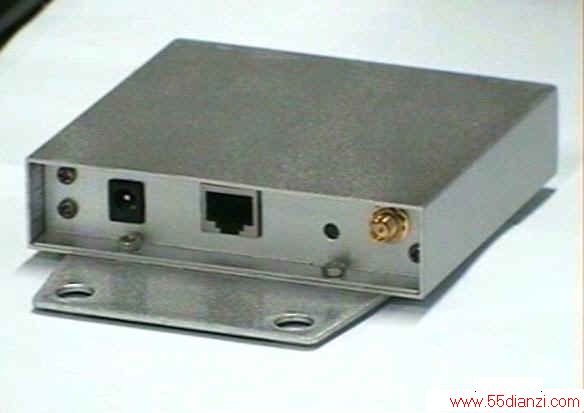

机芯的改造内容主要集中在ＡＰ的射频部分。家用ＡＰ的微波传输多发生在室内，传输环境复杂，多径效应严重，为改善传输效果往往设两支天线实现分集收发。用于远程传输时则希望射频能量集中于一处，以获得更大的传输距离。另外，无线单元通常都是架设在高处，长久可靠的防雨措施非常重要，因此，配备金属的防雨外壳也是ＡＰ的改造内容。本厂提供的成品ＡＰ见下图。

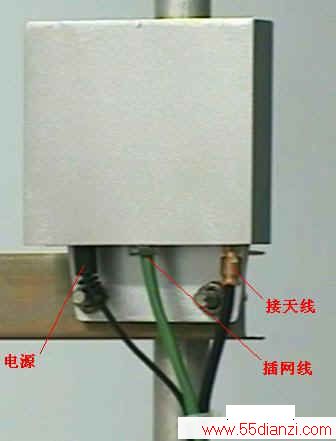

下图为该ＡＰ在天线后部的安装方法。
照图连接天线，插上网线和电源就可以工作了，与本厂生产的高增益定向天线配套可用于５公里以内的网络连接。关于ＡＰ的性能和设置，可到原厂网站查看TL-WA200相关资料和下载管理软件（随ＡＰ附带的光盘里也有）。
