用单片机控制无源蜂鸣器的实验

用单片机控制无源蜂鸣器的实验

点击数:7548 次   录入时间:03-04 11:48:48   整理:http://www.55dianzi.com   自动控制-单片机

  无源蜂鸣器也是有极性的电子元件,它的控制电路与有源蜂鸣器一样,如下图所示。但它的发声条件与有源蜂鸣器不同。



  只有当一定频率的电流从正极流向负极时,无源蜂鸣器才会鸣响。下图所示是单片机P3.4引脚输出的各种频率的方波,三极管Q1在这些方波信号的控制下导通、截止,就会有和方波频率相同的电流流过无源蜂鸣器的正负两极,无源蜂鸣器就会发声了。

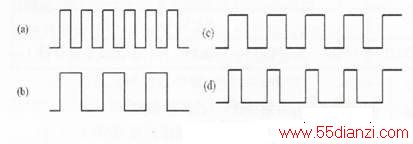

  改变控制方波的频率可以调整控制蜂鸣器音调,产生各种不同音色、音调的声音。如图2(a)(b)的方波频率不同,控制方坡的频率越高蜂鸣器的声音越尖细,反之频率越低声音越低沉。

  另外,改变控制方波的高低电平占空比,则可以控制蜂鸣器的声音大小,如图2中(c)(d)的频率相同占空比不同。

  我们可以根据这些特性编写程序,使单片机输出不同频率和占空比的方波信号,用无源蜂鸣器来演奏出简单的乐曲。

  下面的程序可以产生频率为1OOOHz的方波,使无源蜂鸣器发出响声。

  在编写这段程序时,利用了单片机内部资源定时器中断的功能。STC12C541O单片机的内部定时器可以定义为16伍累加计数器,每12个系统时钟周期计数器加1,当计数器累加到Oxffff时,再累加1就会溢出,这时会产生一个中断,通过编程我们使该中断每0.5ms发生一次,并在该中断服务程序中转变P3.4口的状态(1变0,0变1),就能得到周期为lms(频率为1OOOHz)的方波,在本实验中假设时钟频率为12MHz,程序如下:

#include<reg52.h>
sbitBuzzer=P3^4;//将位变量Buzzer定义为单片机
P3.4口
voidsquare_wave(void)interrupt1//定时器0中断服
务程序
{
THO=Oxfe;//【注1】,【注2】,【注3】
TLO=OxOc:
Buzzer^=1;//使蜂鸣器控制口线输出电平转变,产生
方波
}
//主程序
voiDMAin(void)
{
TMOD=OxOl;//将定时器0定义为16位定时器
THO=Oxfe://初始化定时器0的计数寄存器
TLO=OxOC;
ETO=1;//使能定时器0中断
EA=1;//使能单片机中断
TRO=1;//启动定时器0
//循环语句,
For(;;){  }

  【注1】定时器0被定义为16位定时器,因为STCl2C54lO是8位单片机,所以16位定时器的计数器高8位存在THO寄存器中,低8位存在TLO寄存器中,初始化时要分别写入;

  【注2】程序中将定时器0的16位计数器初始化为OxfeOc,累加499次为Oxffff,再加1就会溢出产生中断,即累加500次产生一次中断。因为时钟频率为12MHz,每12个时钟周期累加1次,累加1次的时间为1Vs,500次的时间为500μs(0.5ms),所以每0.5ms会产生一次中断;

  【注3】定时器0溢出后的16位计数器为OxOOOO,如果不重新初始化,要累加65536次才能再次溢出产生中断,所以要在中断服务程序中重新初始化16位计数器为OxfeOc,以保证累加500次后仍能溢出产生中断。
