用单片机控制的模拟开关灯

1．实验任务
　　如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接在单片机P1.0端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。

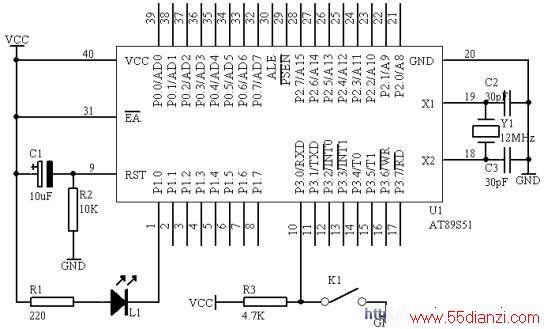

2．电路原理图

　　　　　　　　　图4.2.1
3．系统板上硬件连线
（1）．    把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上；
（2）．    把“单片机系统”区域中的P3.0端口用导线连接到“四路拨动开关”区域中的K1端口上；
4．程序设计内容
（1）．开关状态的检测过程
　　单片机对开关状态的检测相对于单片机来说，是从单片机的P3.0端口输入信号，而输入的信号只有高电平和低电平两种，当拨开开关K1拨上去，即输入高电平，相当开关断开，当拨动开关K1拨下去，即输入低电平，相当开关闭合。单片机可以采用JB　BIT，REL或者是JNB　BIT，REL指令来完成对开关状态的检测即可。
（2）．输出控制

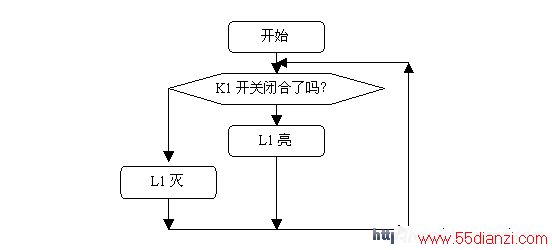

　　如图3所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB　P1.0指令使P1.0端口输出高电平，使用CLR　P1.0指令使P1.0端口输出低电平。5．程序框图

　　　　　　　　　　　　　　　　　　　　　　图4.2.2

6．汇编源程序
                            ORG 00H
START:              JB P3.0,LIG
                            CLR P1.0
                          SJMP START
LIG:                    SETB P1.0
                            SJMP START
                          END
7．C语言源程序
#include
sbit K1=P3^0;
sbit L1=P1^0;
void main(void)
{
  while(1)
    {
      if(K1==0)
        {
          L1=0;                //灯亮
        }
        else
          {
            L1=1;            //灯灭
          }
    }
}

本文关键字：开关  单片机  自动控制-单片机，电子制作 - 自动控制-单片机
