极化切换器的制作方法如下。
一、工作原理

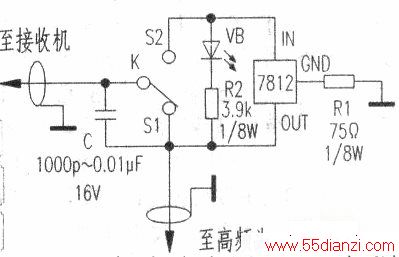

如图所示，开关K在S1位置时，接收机输出的18V电源直接供给高频头工作；开关K在S2位置时，接收机输出的I8V电压经稳压块7812降压为13V供给高频头，高频头输出的信号经电容C送至接收机，7812输入／输出两端有5V压降将发光二极管VB点亮，实现极化指示。通过拨动开关K可对高频头的供电进行18V/13V切换，从而改变高频头工作的极，化方式。
二、制作方法
找一个分支器，打开后盖，取出里面的线路板，在正面钻一个大孔，一个小孔。大孔安装单刀双掷开关，小孔安装发光二极管。按上图把元件焊接好，一般不用调试即可实现18V/13V的转换。
改变Rl可调整13V输出电压，改变R2可调整发光二极管的亮度。
三、安装调试
将自制的极化切换器安装在卫星接收机和高频头之间，固定在室内方便调整的地方，将原单极化高频头取下，安装好双极化高频头，拨动极化切换器上的开关即可进行双极化接收。
