四、整机的调试
1.调整晶体三极管的静态工作点(即调偏流)

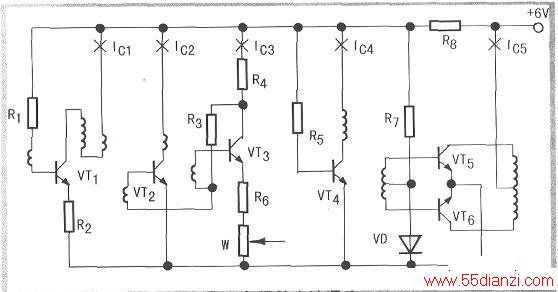

收音机各级电路中的晶体三极管都应处在一定的静态工作点工作。工作点是否合适可通过接在集电极回路中的电流表指示的电流值测得。将电流表串入线路中画有X记号处(见下图),表针所指即集电极的电流值。正常情况下,lc,一04mA,IC2—09mA,lc3—1mA,Ic4—115mA左右,lc&6:一2—5mA。
调整时。把直流电流表串接于欲调级集电极回路,然后调其基极的偏置电阻。采用的方法是:将其偏置电阻位置接上一个电位器(电位器的阻值与待定电阻值相近,而且要与待定电阻值一半的固定电阻相串联而成),电位器的阻值调至最大。接着接上直流电源,看电流表的指示值,若电流值小于该级的正常值,就减小电位器的值,直至调至规定值。若接上电源,电流表的指示值就大于该级的正常值,这时就要换一个电阻值更大的电位器进行调试,直至调至正常值。然后将调到正常值后的电位器取下,用电阻挡测其阻值,最后选一个与其阻值极近的固定电阻焊于待定电阻位置,再通电看一下集极电电流,如变化不大,则符合要求。
当各级静态工作点电流调整至要求值之后,手握小螺丝刀的金属部分触及音量电位器的中心端(活动端),如喇叭中发出“咔咔”声,说明该收音机的低放电路已正常了;若听不到“咔咔”声,就需对低放电路静态工作点作进一步调试,直至听到“咔咔”声为止。
接着握住金属部分的螺刀触及VT3基极,喇叭声应比原来进一步加大。用同样的方法触及VT2的基极,喇叭声更响。再用同样方法触及VTl的基极,喇叭声应最大。这就说明该收音机的直流工作状态基本上正常了。
这时,旋转双连的转轴,一般就能收到电台音频信号了.
2.调整中频频率(调中频)
目的是要把两个中周的谐振频率调整到固定的中频频率465kHz。调中周时,要用无感螺丝刀(用竹条、废旧牙刷柄、硬塑料片或胶木片制成的一字型小螺丝刀)调整中周磁芯。不宜使用金属螺丝刀,因为金属螺丝刀,易引起人体感应现象,调不准确。
调整方法是:打开收音机随便收听一个电台,接着用导线或螺丝刀短路双连的振荡连定片(即用一根导线,一端接地,另一端去碰触振荡连的定片)。若声音立刻消失或显着减弱,说明变频级和本机振荡部分电路都在工作。若对声音毫无影响,说明本机振荡未工作,信号是通过中放级的串过去的。这时调中周会越调越乱。遇到该种情况,应找出不启振的故障,排除掉以后,方可调中周。
经上述检查后判断变频级都工作了,就可开大音量电位器,利用磁性天线感应电台信号具有方向性的特点,转动磁性天线。使输入的外来信号尽量小,再移动天线线圈在磁棒上的位置,使声音尽可能大。然后用自制无感螺丝刀,按顺时针方向缓缓旋转中周上的磁帽,使声音达到最响。调整的顺序是从后向前,即从B4到B2,但当声音很响时,人耳对音响的变化往往不易分辨,也就不易调得更精确,因此第一次调整以后应再减弱外来信号的强度再作调整;也可从用音量电位器减小音量,再用上述方法从后向前调二、三遍。
中周调整完毕后,即用蜡将各中周的磁帽磁芯螺口封死。
3.调整频率范围(对刻度)
目的是要在双连从全部旋进的最低频率到全部旋出的最高频率之间,恰好能包括整个波段(535~1605kHz)。这个目的是通过调整本机的振荡线圈的磁芯和振荡回路的补偿电容Cbo来达到的。
当双连全部旋入时,刻度盘指针指在53处(即530kHz),当双连全部旋出时,指针指在160处(即1600kHz)。然后,收听低端的一个电台。例如中央人民广播电台640kHz。旋转双连使指针指在640位置(即640kHz)。在这个位置收不到的话,可再旋动双连,若在指针偏小于640处收到了,说明振荡线圈的电感量不足,可将振荡线圈的磁帽旋进一些直到能在640kHz位置收到为止;若在指针偏大于640kHz处收了,说明振荡线圈的电感大了,可将振荡线圈的磁帽旋出一些,直到能在640kHz位置收到为止。
接下来再选收听高端的一个电台,若位置偏了一些,可以调整微调电容Cbo收到这个电台。值得注意的是,微调电容C∞变动了低端又会失调,因此还需回到低端来调整。就这样,低端调振荡线圈磁帽,高端调补偿电容……要反复进行几次,才能最后调准。
最简单的方法是可用已调好的收音机来找高低端电台进行调整。
4.统调(即调整整机的灵敏度)
目的是使本机振荡频率能始终比接收信号高出一个固定频率465kHz。也就是说它们的差频是固定的中频465kHz,中频能顺利地通过中频放大器。
所以调好本机振荡频率是提高选台能力的主要因素。但是要达到本振频率处处都比接收信号高出一个固定中频465kHz是比较困难的,目前只能做到本机振荡频率在频段的高端、中间、低端三点上比接收信号高出一个中频465kHz,这就是通常所说的“三点统调”或“三点同步”。
具体方法是:利用调整频率范围时收到的低端电台,移动磁性天线线圈在磁棒上的位置,使音量达到最大,这样低端就算初步调好了。接着。再利用调整频率范围时收到的高端电台调节输入回路中的微调电容Cao,使声音最响,这样高端也算初步调好了。
但需注意,同调频范围时一样,高低端也要反复调几次。

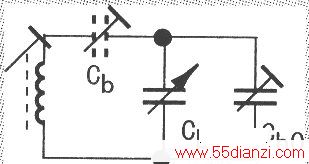

当高低端初步调好以后,即可微调中周。为此可以在’1000kl"1z附近收听一个电台,旋动微调电容Cao声音比较响,这时有三种情况:一是当电容Cao在原处时声音最大,则说明高、中、低三点已经获得统调;二是加大Cao的电容量才能使声音达到最大,则说明应加大振荡回路中的电容Cb1,(见下图)并重新进行统调;三是减小Cao的电容量才能使声音达到最大,则应减小电容Cb1并重新进行统调。总之Cao在固定位置高、中、低三点的声音都最大,才算达到三点统调的目的了。调好后将天线线圈用蜡固定好。
最后需要说明的是。该收音机中并未设置电容Cb1,只能进行高、低端二点调整。
五、收音机的总装
当收音机全部装接和调试工作完成之后。就可以进行安装了。方法是把喇叭,电源线都取下,印制板元件面朝下与机盒上盖靠近。喇叭放入槽内,电池卡子的连线连接好后,大功告成。
