本文介绍用PICl6F84单片机制作的电子密码锁。该密码锁中的所有元件均为SMD表贴封装，采用60mmx60mm双面PCB板，顶层是一体化输入键盘，底层是元件层。该产品体积小巧，可方便地嵌入防盗铁门、保险箱柜中。
一、硬件设计
PIC单片机采用RISC指令集和哈佛总线结构，硬件资源丰富，集成有EEPROM、DAC、PWM及看门狗电路等，硬件电路设计简单，设计成本低，整机性能高。
PICl6F84单片机共18个引脚，13个可用I/O口，lkx14的Flash程序存储器，36x8的静态RAM通用寄存器，64×8的EEPROM的数据存储器。8级堆栈等。

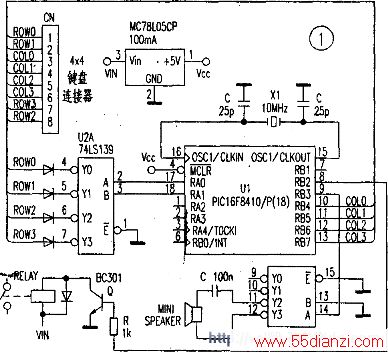

电子密码锁的电路原理见图l。8位数据线接4x4键盘矩阵电路，面板按键布局见附表。A、B、C、D为备用功能键，RA0、RA1输出4组编码数据，经74LS139译码后输出逐行扫描信号，送RIM-RB7列信号输入端。RB2通过三极管驱动继电器。该密码锁的有效密码长度为4位，根据实际情况，可通过修改源程序增加密码位数。产品初始密码为3345，按*号键可修改密码，按#号键结束。输入密码并按#号键确认之后，RB2输出高电平，继电器闭合，执行一次开锁动作。
若用户输入的密码正确，扬声器发出一声稍长的“嘀”提示声；若输入的密码与上次修改的不符。则发出短促的“嘀”声。若连续3次输入密码错误，程序锁死，扬声器报警，直到CPU被复位或重新上电。
二、软件设计
软件流程图见图2。CPU上电或复位后，将最近一次修改并保存到EEPROM的密码读出，等待用户输入开锁密码，若5分钟内没有接收到任何输入，CPU自动转入掉电模式，任意输入一个数即可唤醒CPU。
每次修改密码之后，CPU将新的密码存入内部4个连续的EEPROM单元，掉电后该数据仍有效。每执行一次开锁指令，CPU将当前输入密码与该值比较，看是否正确，并给出相应的提示和控制。
