变频器端子控制的多段速运行

变频器端子控制的多段速运行

点击数:7110 次   录入时间:03-04 12:01:58   整理:http://www.55dianzi.com   变换电路

  一台搅拌机的运转控制要求是:开机首先以45Hz的频率正转12分钟,再以20Hz频率反转运行10分钟,每次改变运转方向时应先将频率降至10Hz运行1分钟,停止运行1分钟,如此反复循环直至按下停止按钮。以上要求的运行时间均包含加速时间或减速时间。

  对于这种多挡转速运行要求,如果选用富士C11S变频器,可有两种控制方案。一种是多功能端子控制法,第二种方案是程序控制法。这里以多功能端子控制法为例介绍参数设置的方法。

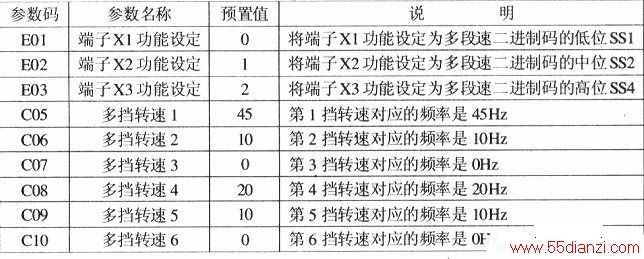

  根据运行要求,每个循环共有6个频率段,所以首先指定3个多功能端子用作多段速端子,这样最多可以有7个段速,即SS4、SS2、SS1对应的O01~111共有7个状态。PLC或上位机控制多功能端子上的触点通断时,只出现001~111中的6个状态,就能实现本例的6段速运行。接着预置各挡转速对应的工作频率,如下表所示。每挡转速的运行时间在PLC或上位机上按照搅拌机的运转控制要求设定。设置完成后即可通过PLC或上位机控制运行。由于搅拌机对加/减速时间没有提出要求,所以可以使用变频器默认的加/减速时间参数F07(加速时间1)和参数F08(减速时间1)设定的数值。

  这种方案的优点是需要对变频器设置的参数数量较少.相对比较简单。但必须有PLC或上位机配套运行,实现对每一个段速的运行时间进行控制。
