简单实用的步进电位器

　　传统的双联碳膜电位器，很难做到双碳膜相同部位的阻值精准一致，因此，在功放机的音量同步控制上，往往会出现左右声道音量不等的现象。
　　
　　如果给左右声道各设一个电位器，分别控制音量，则可将音量调至最满意，但操作起来稍嫌麻烦。偶然看见一个摊位出售波段开关，该开关虽只有一片，上面却有双刀双组，每组分为四档，由一根轴同步调整。可否将其改成双声道功放机音量步进（级进）电位器呢？通过每声道四档来控制功放机的音量，觉得此法用在普通功放机上完全可行，于是买了一个。
　　

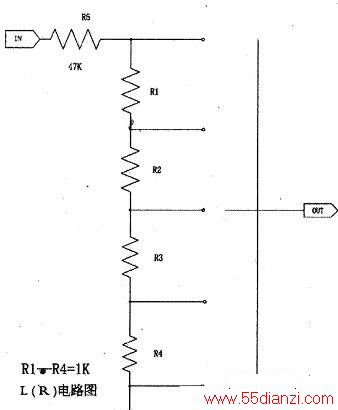

　　由于波段开关每组只有四档，所以要将音量控制的恰至4好处，需要进行精心设计。大家知道，我们平时操作功放，大都将旋钮刻度调在时钟七至十点的位置，据此，笔者首先在一个声道的波段开关上进行反复试验，声压由小到大，并用电位器替代电阻进行衰减调整，然后换上误差精度为百分之一的金属膜电阻。试验的结果，每档取1kΩ的电阻即可，其优点是调节音量时，声音由小到大或由大到小，档次过渡均等，避免了音量大起大落，必须强调的是，在每一声道步进电位器的输入端，需要串接一只47kΩ电阻。
　　
　　笔者将自己功放机上的双联碳膜电位器取下，代换上自制的简易步进电位器，开机后，距离音箱半米，在未输入信号的情况下，由小到大拨动步进电位器，未见有明显的“咔喳”声，然后播放一张《马兰士试音碟》，感觉左右声道音量相当，拨动步进电位器两声道声压变化协调，最小一档音量即已满足正常听音，拨至最大一档，音量虽大却不失真，且在拨动过程中也未察觉出放音信号有间断感。笔者的听音环境为20平方米，如果房间面积小或输入信号过强，可同步减小四档电阻的阻值，反之则同步增加四档电阻的阻值。该波段开关价格低，电子市场上大都有售，感兴趣的烧友不妨一试。
