五、系统软件设计

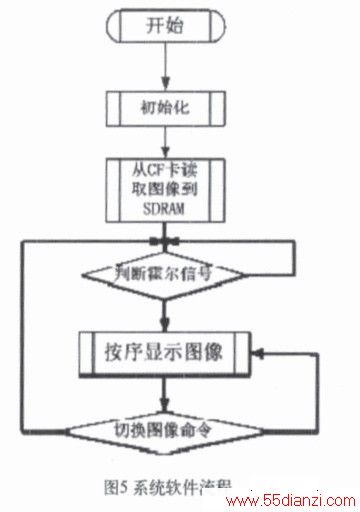

整个旋转LED屏的控制电路的控制核心是Nios处理器，图像数据的读取，旋转位置的感应，以及LED的显示驱动都是由Nios处理器来实现控制调度的。对于Nios软核处理器来说，其软件开发是在SOPC Builder下的Nios IDE集成开发环境下完成的。Nios处理器软件的流程结构如下图5所示：
六、总结
旋转LED屏作为一种新型的LED显示屏以其成本低，可视范围大等独特优点，也越来越受到人们的重视。本文根据旋转LED屏的工作原理以及设计要求，将基于Nios软核的SOPC技术引入到设计中来，实现了基于SOPC的彩色旋转LED屏的设计。该设计把微处理器和用户逻辑接口都集成在一块FPGA芯片上，其接口可以灵活地被编程人员定义，用户能根据显示屏的大小灵活调整硬件逻辑设计以实现对屏的控制，而不需要改变其原有硬件构成，因此具有很大的灵活性，是旋转LED屏控制电路设计的一个新方向。
