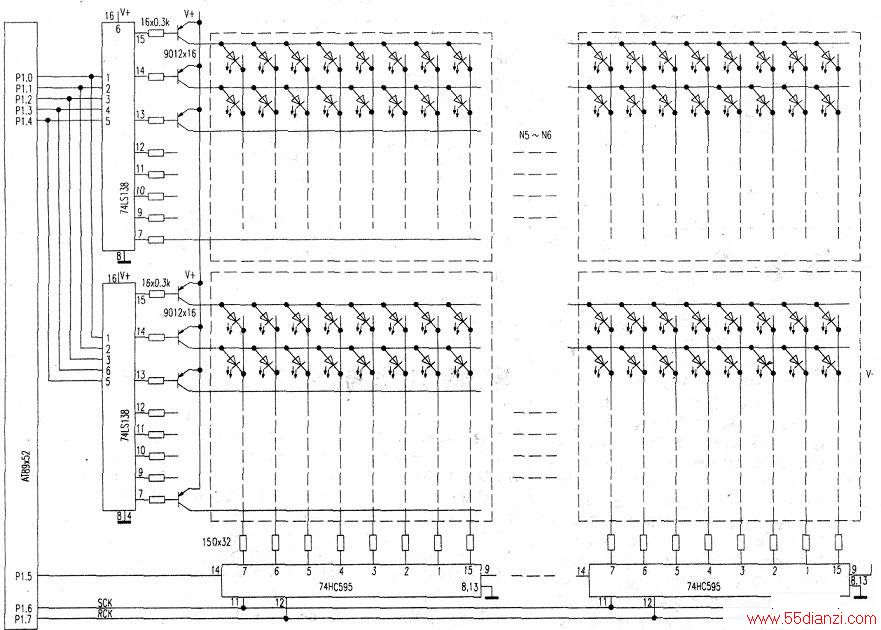

电子日历中的阴历日期和24节气日期可以根据阴历和阳历的对照关系查表得到，节气的显示则可以用发光二极管点阵显示汉字。下图为节气汉字显示电路。
一、硬件
显示电路的核心为AT89C52。显示节气的汉字用8块8x8的点阵模块（型号为MTAN7180M）组成16x32点阵，LED直径2毫米，采用16分区扫描显示方式。此处把一行算作一区，16行逐行显示，某一行点亮与否由16个开关管9012决定。32列用4片74HC595驱动。
CPU的P1.0~P1.4接两片74LS138的输入端用于产生16条行选通线，控制16个行开关管9012。9012导通时其对应行点亮。P1.4接74LS138的⑤脚，作为关显示控制，P1.4为高电平，74LS138输出呈高阻态，16行都不亮。
74HC595为串入、串／并出带三态输出锁存器，引脚15、1~7脚是锁存输出端。其输出端和LED间接有15Ω电阻，可以使LED点亮的数量不等时，亮度均匀。11脚SCK是时钟端，接CPU的P1.6。12脚RCK接CPU的P1.7，是输出使能端。在寄存器移位输入时，8个锁存器的状态不变。当12脚出现由负到正的跳变时移位寄存器的数据锁存到8个锁存器。16、8脚分别为电源和地。
⑩脚为清零端，低电平有效，在这里接+5V。13脚G是输出显示使能端，低电平有效，这里接地。⑨脚是移位寄存器的输出端，用于和下一级级联。14脚是数据输入端，第一片的数据输入端14脚接CPU的P1.5，⑨脚接下一片74HC595的14脚。P1.5、P1.6作为模拟串口使用。
CPU的PO口用于连接时钟芯片DS12887。串口P3.0，P3.1用于连接日历时钟显示电路。
二、软件
24节气的48个汉字采用16x16点阵字符的字模，共48x32=1536个字节，存储在AT89C52的EEPROM中，供显示时调用。
主程序除初始化和日历时钟的程序外没有其他功能。汉字显示程序在TO的中断服务程序中完成。在初始化程序中设定T01.25ms产生一次中断。因为要使画面不闪烁，ls内要扫描画面约50次，而一幅画面分16次扫描，则一次扫描的时间是Is÷(50x16)=0.00125s=1.25ms。
在TO的中断服务程序中，根据阳历的日期，查表算出阴历的序号（从年初开始算第几个节气），计算出欲送显示的字模的起始地址和16行中某一行4个数据的地址从模拟串口送出，并通过P1.7送一个正脉冲使之输出显示。

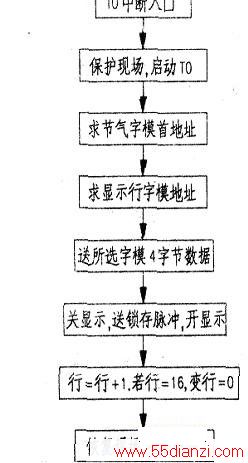

在P1.7送正脉冲之前，先给P1.4送高电平，关显示。在P1.7送正脉冲之后再把P1.0～P1.3送下一行显示，P1.4呈低电平，使之显示有效。中断服务程序流程图如下图所示。
三、节气字模的建立
在UCDOS操作系统中有16×16点阵汉字库HzK16，将其拷贝到一子目录下，如C:\DBUG。假定目前使用的是WINDOWS98操作系统，在机器启动后进入“程序-DOS”状态。然后进入C：\DBUG子目录，运行“DEBUGHZK16”命令。这时出现DEBUG程序的标志“一”。键入“D”回车，屏幕会显示汉字库HZK16在内存中的段地址和偏移地址，如“1270:0100”。偏移地址总是0100。不同的机器、不同的配置段地址是会有区别的。根据莱一汉字的区位码，可以计算出它所在的段地址和偏移地址，例如“大”的地址是“1270:EA80”。这时键入“D1270:EA80”，屏幕将显示出从这一地址开始的128个字节的十六进制数。前两行，32个字节就是“大”汉字字模。
汉字在文件中的偏移地址计算方，法如下：先从汉字的区位码表格中查J到需要的汉字，例如“大”的区位码是120区83号字。设区号为X，位号为Y，I则该汉字的字模首地址是Q=（（区号一1x94+（位号一1）]x32=[(20-1)x94+(83-1)]x32=59776=E980H。用计算出的Q值加上汉字库HZK16在内存中的首地址就得到该汉字的偏移地址。
“大”的偏移地址是(1270:100)+E980=1270:EA80。当计算出的Q值大于FFFH时，例如“立”的Q值是17820H，Q的最高位加在段的最高位，即(1270:100)+17820H=2270:7920。0值加100H后的值大于FFFFH时也在段的最高位加1。
