4A-LCD15T-LG1液晶显示屏维修数据

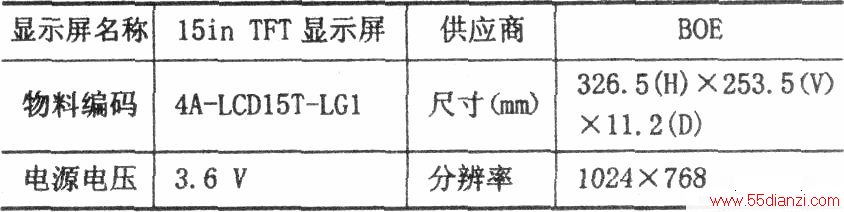

　　此屏电源电压3.6V，像素1024x768。



　　显示屏与数字板接口对应表     引脚 符号 功能描述 1 VLCD +3.3V供电电源 2 VLCD +3.3V供电电源 3 GND 接地 4 GND 接她 5 RXINO- 负极性传输图像显示数据信号0 6 RXINO+ 正极性传输图像显示数据信号0 7 GND 按地 8 RINl- 负极性传输图像显示数据信号l 9 RINl+ 正极性传输图像显示数据信号1 10 GND 接地 11 RXIN2- 负极性传输图像显示数据信号2 12 RXIN2+ 正极性传输图像显示数据信号2 13 GND 接地 14 RXCLKIN- 负极性时钟信号 15 RXCLKIN+ 正极性时钟信号 16 GND 接地 17 RXIN3- 负极性传输图像显示数据信号3 18 RXIN3+ 正极性传输图像显示数据信号3 19 GND 接地 20 GND 接接
