图示均衡器在音频的音响系统中会经常用到，它会使你音响在需要的频域提升或衰减，使放大器输出的音乐信号更让人兴奋。这里介绍一种低价位、高性能的图示均衡器芯片LA3607，并由它组成的音频七段图示均衡器电路。
一、七段图示均衡群电路

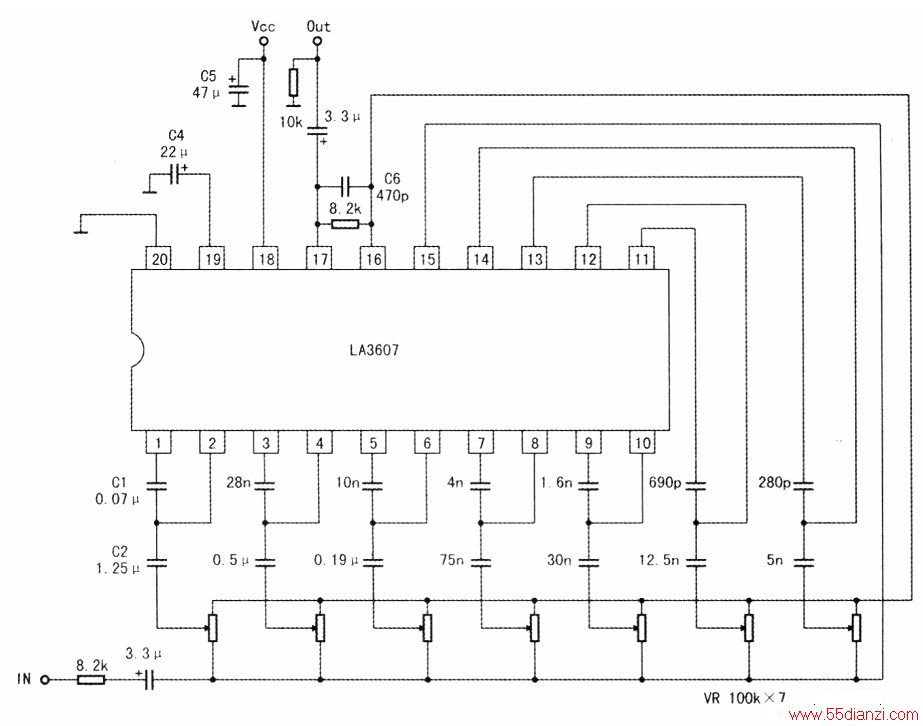

音频七段图示均衡器电路如下图所示，它采用专用的图示均衡器芯片LA3607以及外围相关的RC(阻容)网络组成。由图1看出，该电路十分简单，所以很易组装，很适合家用或发烧友自制。

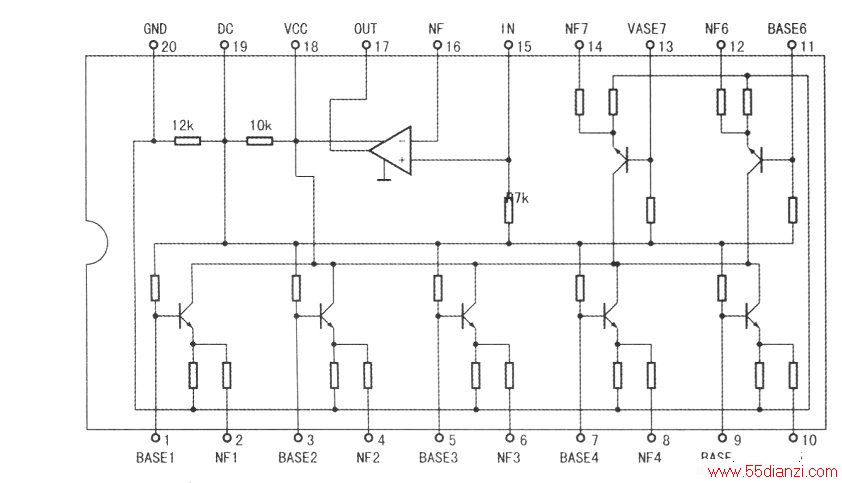

下图是图示均衡器芯片LA3607内部电路和引脚图。从该图看出：该芯片是20引脚的标准封装，其中的引脚（18）和（20）分别是VCC(电源正)端和GND(电源地)端；（19）脚DC端，外接外容C4作电路供电电源退耦滤波；（15）脚IN端，即音频信号输入端；（17）脚Out端，即音频信号经均衡处理后的输出端。
LA3607的其余引脚：（1）、（2）、（3）、（4）············（13）、（14）等引脚各自外接电容C1、C2与芯片内部电阻R1(1.2kΩ和R2(68kΩ)组成不同频段的RC滤波网络，只需选择各自的C1、C2不同值，即可完成音频七段图示均衡目的。从上述电路的组成可看出，该音频均衡器电路主要利用不同的RC滤波网络，以达到音频不同频段的提升和衰减。
所以用户可以自选RC的不同值，即可达到所需音频段的均衡效果。
二、七段图示均衡器的设计方法
设计均衡器的RC滤波网络参数时，只需接下述的方程(1)、(2)计算所需的电容C1和C2。
上式中的R1、R2是已知值，分别为1.2kΩ和68kΩ该电阻已封装在LA3607的内部。式中的Q值是RC（滤波器)电路的Q值(品质因数)；fo是由用户对RC(滤波器)选定的中心频率。利用上述公式设计各RC滤波器时，应注意以下两点：
1.根据经验，方程(1)式中的Q值，建议取用1.5~2.0之间。该取值范围，可保证音频在整个频率范围的均衡性能以获得最佳值。
2.方程中的电容器C1、C2应不使用电解电容器。设计时，首先按低频段选定C2的起始值，建议取用IF左右的值。这样有了基本的Q和C2参数值，即可计算其余频率的RC滤波器，电路中RC网络(滤波器)的设计步骤如下：
(1)计算电容器C1值。首先设定C2为是F，取Q=2，利用方程(1)，将Q、C2、R1和R2代人之，计算出电容器C1的值。
{2)计算fo值。将C1、C2值代人方程(2)中，即可计算出给定的fo值。
(3)校正C1值。按上述方法计算的fo值若比预定的fo(预定)有较大的误差，应对C1进行校正，即确定C1（校正)值，如以下方程(4)：
式中C1是第一步确定的值。
(4)验证新的Q值。根据以上确定的C2和C1(校正)值，利用方程(1)、验证RC滤波器的Q值是否在1.5~2.0之间。
最后，对于不同的fo中任何一段RC滤波器的中心频率，使用方程(3)，就能计算出不同fo的C1值。再有，根据音频频域各段的fo，计算出C1与C2之比值，全都计算即可完成。
三、音频七段图示均衡器的示范电路
七段音频RC滤波电路是按上述方程设计的其中心频率分别是：60Hz、l50Hz、400Hz、lkHz、2.5kHz、6kHz和15kHz等。在低频段的最大电容器为1.25F(非标准的)其余各段的C2值均依次递降。该电路的技术条件如下：
电路供电：5～15(V)，推荐电压8V。
耗散功率：300mw
最小 典型 最大
信号提升增益 1OdB 12dB 14dB
注：对于平坦部分，以下相同。
衰减： -14dB -12dB -10dB
谐波失真(%)： 0.02 0.1
电压增益： 6.2dB 9.2dB 12.2dB
静态电流(8V) 7mA 9mA
从以上达到的技术条件可以看出：七段图示均衡器电格的性能是很理想的。通过实测电路的性能，也可以看出电路的优越。
下图是电路的音频域的频率与信号失真的曲线特性。

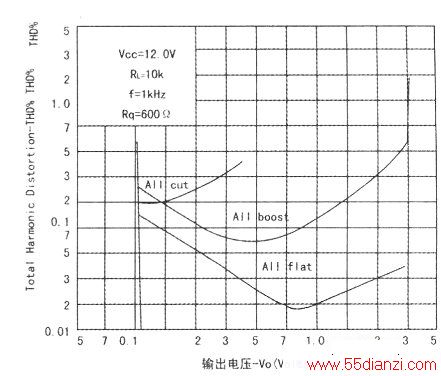

下图是电路的输出电压与信号失真的曲线。

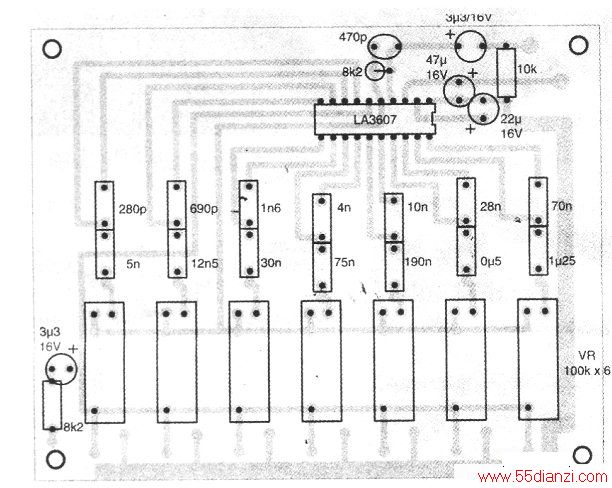

下图是该电路的印制板图。
