用图文并茂法学习静态显示“年”字编程方法如下：

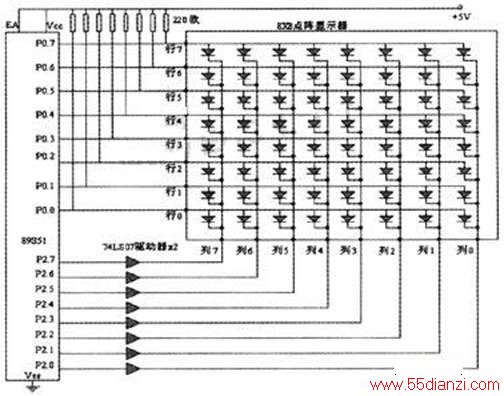

第1步：给出8×8共阳极LED点阵显示器的控制电路8×8共阳极LED点阵显示器的控制电路由AT89S51(或用AT89c51、AT89C2051)、74LS07驱动芯片和8×8共阳极LED点阵显示器组成，如下图所示。其中行0～行7由P0口控制，列0～列7由P2口控制。

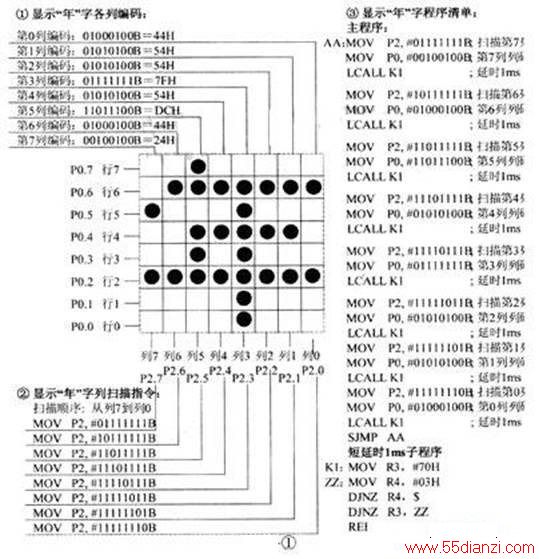

第2步：给出显示"年"的编码及程序图解

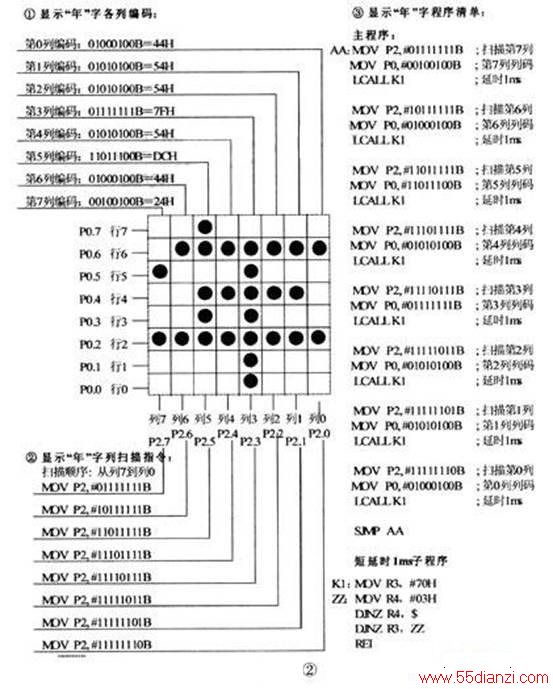

先看下图中的①：理解P0口第7列至第0列的编码；再看②：理解P2口列扫描的编码，即明确P0口的哪一位为低电平，则扫描哪一列；最后看③：理解静态显示"年"字的编码及程序。在此基础上理解扫描原理：开始扫描第7列时，第7列两个点亮，用时只有几毫秒；当扫描第6列时，第6列两个点亮，虽然第7列的两个点灭，但由于人眼对消失光有40毫秒左右的惰性反应，故第7列的两个点我们仍然感到亮。假如每扫描一列用时3毫秒，则扫描8列用时24毫秒，因此年字呈现在人眼中。

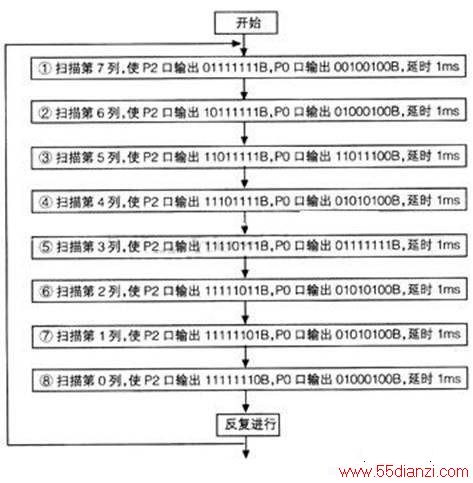

第3步：给出显示"年"字流程图用扫描法由左向右逐列循环扫描(每隔1ms，扫一列)，其流程图见下图：
第4步：静止显示"年"的程序清单

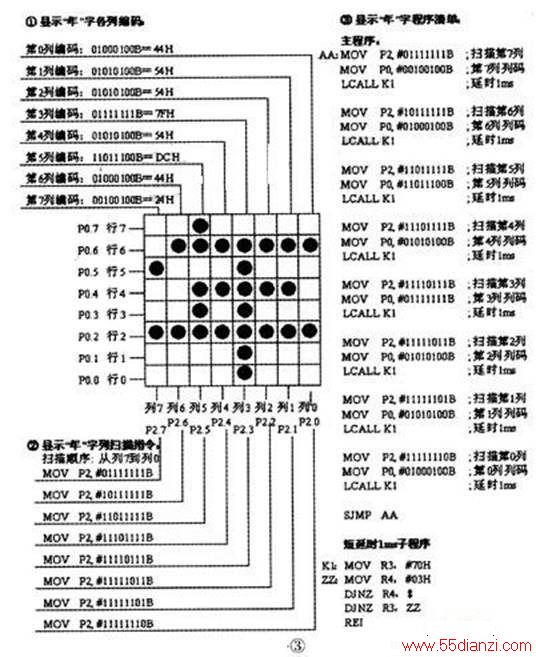

1．静止显示"年"的参考程序

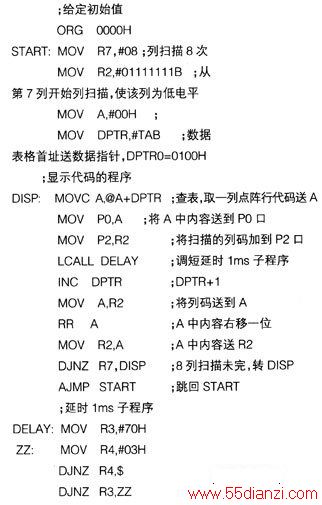

2。静止显示"年"的参考程序(2)-用查表法
当有较多重复的程序段时，用查表法可以使程序长度缩短。下面用查表法编写显示汉字"年"程序。
RET；
"年"字列7～列0的行代码数据表格
ORG 0100H
TAB DB 24H，44，0DCH，54H，7FH，54H，54H，44H
数据表格中的24H为第7列编码；44H为第6列编码……。
