液晶显示器LVDS接口工作原理及改制方法

　　LVDS(10w—v01tagedifferentialsignaling)接口，即低压差分信号输入接口，又称RS一644总线接口。
　　
　　该型接口是20世纪90年代才出现的一种数据传输和接口技术，与传统的VGA接口相比，LVDS在高速、低抖动及对共模特性要求较高的数据传输系统中的应用有着无可比拟的优势。LVDS具有低功耗、低误码率、低串扰、低辐射和高速等特点。
　　

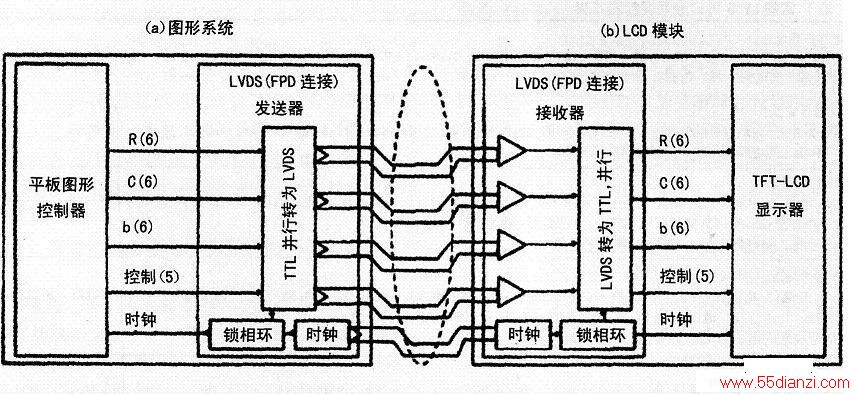

　　LVDS(低压差分信号)接口的示意图如下图所示。
　　
　　其工作原理是：用一块专用IC(RTc一4400显示器对应的是DS90CF56lMTD)，把输入的TTL信号编码成LVDS信号，6位为4组差分，8位为5组差分，数据线名称为DO—D0+D1一Dl+D2一D2+CK—CK+D3一D3+，其中如果是6位屏就没有D3一D3+这一组信号，本显示器就没有这组信号。这个编码过程是在我们电脑主板上完成的。在屏的一侧，也有一块相同功能的解码IC(RTC一4400显示器对应的是DS90CF562MTD)，把LVDS信号变成TTL信号，屏最终用的还是TTL信号。

　　
　　另外，LVDS接口又分为单6位LVDS(D6L，)，单8位LVDS(D8L)，双6位LVDS(S6L)，双8位LVDS(S8L)。
　　

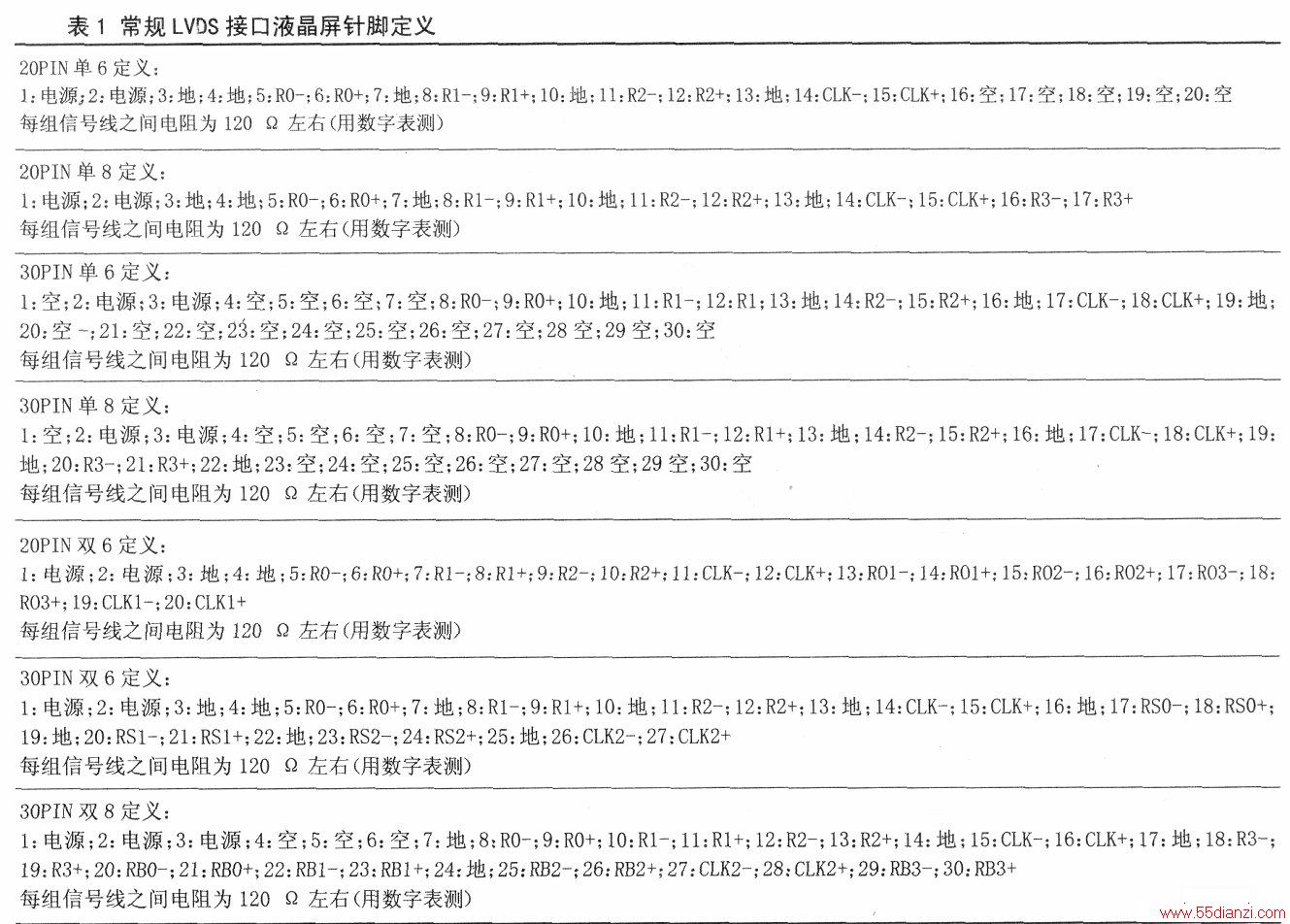

　　6位和8位是用来表示屏能显示颜色多少，6位屏可以显示颜色为262144种，8位屏为16777216种颜色。屏显示颜色的多少只和屏的位数有关，本显示器是单LVDS6位。下表中为常规LVDS接口液晶屏针脚定义资料列表(本资料是笔者收集整理而来，若有不妥，请指正)。可供改制LVDS接口液晶显示器作参考。

　　
　　本机显示器接口的⑴、⑵、⑶、⑸、⑹、⑺、⑻、⑼脚分别接：DS90CF562MTD集成电路的⑻、⑼、⑽、⑾、⒁、⒂、⒃、⒄脚，其中⑻和⑽、⑽和⑾、⒁和⒂、⒃和⒄脚分别是集成电路．DS90CF562MTD中4个相同放大器的反相和同相两个输入端，它们刚好与集成电路DS90CF56lMTD的输出端的(41)、(40)、(39)、(38)、(35)、(34)、(33)、(32)脚一一对应，如下图所示。这是典型的LVDS接口。DS90CF561MTD与DS90CF562MTD配合使用，其中DS90CF561MTD是编码集成电路，DS90CF562MTD是解码集成电路。DS90CF561将输入的三路差分信号转换成21bits数据流信号，同时一路锁相时钟信号与另外第四路差分数据流信号比较后被传送至后级。
　　
　　DS90CF562接收器把接收的LVDS数据流再转换为21bits数据流信号，这其中有18bits的RGB三基色数据及3bits的显示器调速和控制数据。在传送时钟频率为40MHz时，每LVDS数据通道传送速度可达280MHz／S。

　　由上述介绍可知，是不能将普通的VGA模拟接口信号直接送入LVDS接口的。要解决这个问题，可采用以下办法：
　　
　　(1)寻找显示器原配显卡，该机显示器所配显卡为TrideNTCyber9385一PCI，显存是1Mb，最大分辨率是1024×768／8-bit(256色)，支持的图形显示是：VGA(640×480)，XGA(1024×768)，SVGA(800X600)；
　　
　　(2)使用TTL转LVDS转接板，将LCD接口TTL信号转换为LVDS信号，即在主板和LVDS液晶屏之间添加一块转换板。

本文关键字：工作原理  接口  液晶显示器  接口电路，单元电路 - 接口电路
