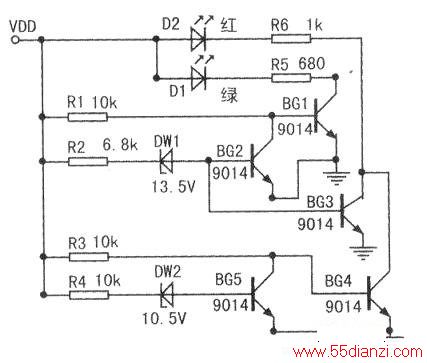

一颗双色发光二极管，在不同的电压区间，发出三种不同的颜色来指示电压正常与否。电路原理图如下图所示。
当VDD电压大于13.5V时，稳压管DW1、DW2均处于导通状态，三极管BG2、BG3、BC5均饱和导通，BC1、BG4基极均被下拉为低电平而截止，只有BG3饱和导通点亮红色发光二极管D2，指示电压已高于设定值（由稳压管DW1决定）；当电压10.5V<VDD<13.5V时，稳压管DW1截止，DW2依然导通，三极管BC5饱和导通，所以，三极管BG2、BC3、BG4均处于截止状态，三极管BC1基极高电平，饱和导通点亮绿色发光二极管Dl，指示电压在正常范围；当VDD电压小于10.5V时，稳压管DW1、DW2均处于截止状态，三极管BG2、BG3、BC5均截止，三极管BC1、BG4基极高电平饱和导通，绿色发光二极管Dl和红色发光二极管D2同时被点亮，此时，双色发光二极管显示出的是橙色（红色和绿色相加等于橙色），指示电压已低于正常设定值（由稳压管DW2决定）。
三极管用9014，电阻用1/4W，由于三极管的基极电流只有零点几的毫安，所以稳压管DW1、DW2功率无要求，可选用最小的，稳压值可根据需要自由选取，其他参数下图见。双色发光二极管采用+lOmm高亮度”
“共阳”发光管，发光管大一些，显示可以醒目一点。双色发光二极管也跟数码管一样，有“共阳”和“共阴”两种。
