佳讯SW-O3/Q无触点22KHz电子切换开关电路

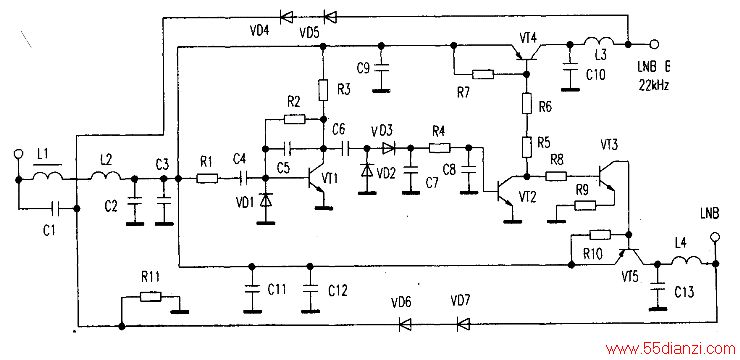

　　下图是根据实物绘制的佳讯SW-03/Q切换开关电路原理图，元件顺序号为自行标注。

　　工作原理：佳讯SW-03/Q开关主要由谐振、放大、倍压整流和电子开关等电路组成，受控于数字卫星接收机。极化电源从开关的LNBA或LNBB端子输出，室外LNB得电工作后下传卫星中频信号。经LNB端子和已导通的VD4、VD5或VD6、VD7输送给数字卫星接收机，电源、控制信号与下行的中频信号在切换器中各行其道，相互干扰很小。数字卫星接收机工作时输出的22kHz信号经切换开关输入端子RX输送给由L1、L2、Rl、C4等组成的谐振电路，再进入由VTl组成的放大电路，放大后的22kHz信号经C6耦合至由VD2、VD3、C7组成的倍压整流、滤波电路，转换成直流电压驱动电子开关电路实现LNB的切换。当数字卫星接收机输出22kHz信号时，VT2b极为高电平，VT2导通，VT2c极、VT4b极为低电平。VT4饱合导通，LNBB端口输出极化电压。同时，VT2c极，VT3b极为低电平，VT3c极、VT5b极为高电平，VT3、VT5均截止，LNBA无输出电压。当数字卫星接收机无22kHz信号输出时。VT2b极为低电平，VT2c极、VT4b极为高电平，VT4截止，LNBB端口无输出电压。同时  。

　　VT2 c极  、VT3 b极为高电平。VT3导通。VT3 c极、VT5 b极为低电平，VT5饱合导通，LNB A端口输出极化电压。与同系列的佳讯SW一03／E继电器式22kHz切换开关相比，从数字卫星接收机显示的信号强度和信号品质看，二者差别不大，但此类开关可实现无声切换。避免了继电器式开关长时间使用使触点烧蚀而造成的切换不灵现象。
