卫星接收机DiSEqC电子切换开关电路

卫星接收机DiSEqC电子切换开关电路

点击数:7706 次   录入时间:03-04 11:44:39   整理:http://www.55dianzi.com   信号开关-切换电路

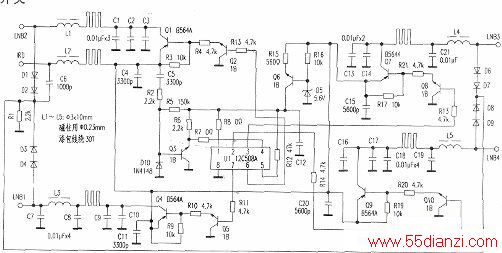

  常见的DiSEqC电子切换开关有二进一出和四进一出,编程方有1.O、1.2等,国外已有2.O的产品,用途也越来越多,如加入驱动天线的附加装置,就具有控制极轴天线的功能。还有的切换开关具有双向控制和传输功能,外设信息可传回IRD接收机,IRD可以根据返回的信息进行控制和选择o DiSEqC四进一出的电子切换编程开关原理图见下图。

  DiSEqC电子切换开关采用了IC来切换各LNB,所以比用继电器来切换更可靠,而且无噪音,切换快捷,信号损耗少,已成为多星接收的优选器材。

  DiSEqCl.O版的性能指标如下:

  频率范围:47MHz ~2300MHz;插入损耗:3dB;电源:12~20VDC730mA;通过电流:500mA MAX;控制信号:DiSEqC。

    工作原理:由IRD的天线输出电缆与DiSEqC开关连接,DiSEqC开关也是调制于22kHz脉冲信号,根据IRD送出的22kHz脉冲信号的不同幅度,通过连接开关中4路三极管中相对应的l路进行放大,并将放大的信号送到IC 12C508A进行开关控制,产生的4.8V电压使这一路三极管B564A饱和导通,这一路的LNB就与IRD连通.而另外3路的三极管无工作电压则截止,每路LNB的输入端均用二极管来防止天线电流的倒流,从而完成LNBl~LNB4的自动切换。

  DiSEqC四进一出切换开关选用的IC不完全一样,如PBI采用了二个IC (74HC139D和C949331),但工作原理和技术指标则大同小异。

卫星接收机DiSEqC电子切换开关电路
