3.2鉴频鉴相器

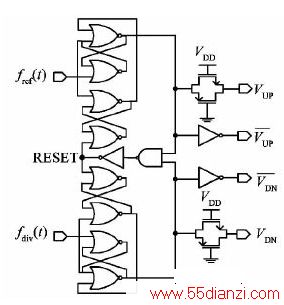

鉴频鉴相器电路如图7所示，它由两个带复位功能的D触发器构成，设计时在信号路径上增加了传输门单元，用来匹配UP和DN控制信号之间的延迟。电路采用高电平实现复位，鉴相范围为-2π~2π。通过改变反相器的尺寸，可以调节复位脉冲延时宽度，消除鉴相死区，提高鉴相精度。

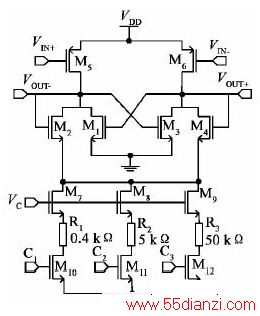

图6 压控振荡器差分延迟单元
图7 鉴频鉴相电路
4 结果分析
本文提出的电荷泵锁相环电路基于 Dongbu HiTek 0.18 μm CMOS工艺设计，采用HspICe模型进行了详细的仿真验证。

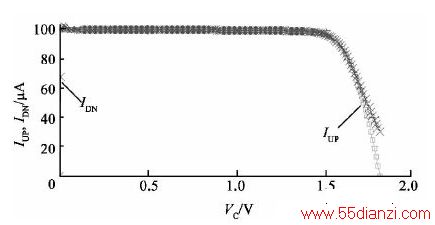

图8是典型模型下电荷泵充放电电流匹配性仿真结果，仿真结果表明，输出电压在0.25~1.5 V变化时，电荷泵的充放电电流一致性保持很好。表1给出了在不同工艺角、不同输出电压下，电荷泵充放电电流的相对失配量(或相对误差δi,用百分比表示)，由表1的数据可以看出，本文改进的电荷泵电路有效抑制了充放电电流的失配。
图8 电荷泵电流匹配性仿真结果

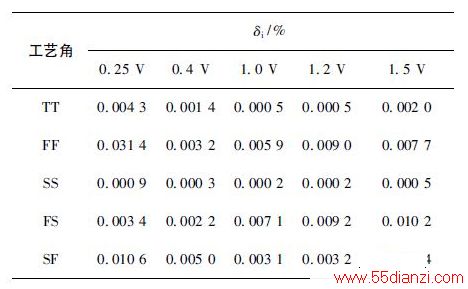

表1 不同工艺角下电荷泵充放电电流的相对失配量(δi)

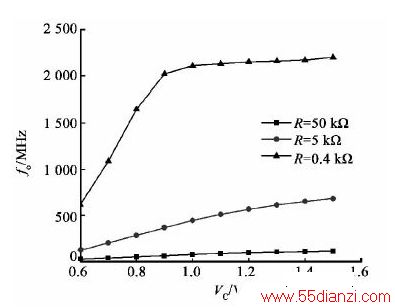

图9给出了压控振荡器的控制电压与输出频率关系的仿真结果，从图中可以看出，按照输出频率的不同，延迟单元产生的三段不同的线性度，分别对应图6中的接0.4,5和50 kΩ电阻的电流路径。该线性范围大致可以分为：25~120 MHz为第一段;120~650 MHz为第二段;650 MHz~2.2 GHz为第三段。第一和第二阶段的线性范围较宽，而第三阶段进入高频后线性范围有所下降，但总体来看所采用的分段线性控制实现了较好的效果。
图9 压控振荡器的控制电压与输出频率关系曲线

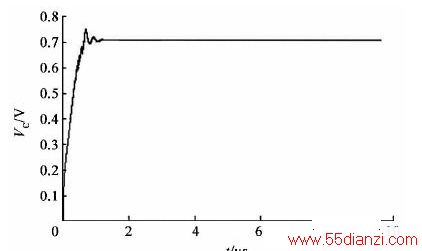

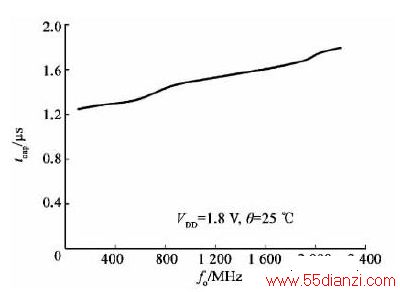

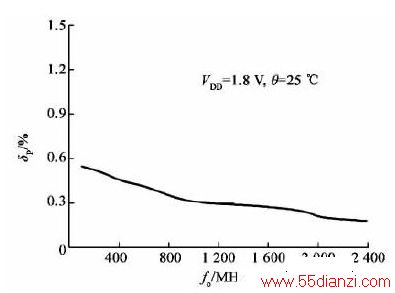

图10给出了锁相环建立过程的仿真波形，图中给出的是VCO控制电压的波形，在输入参考频率为31.5 MHz、频率反馈设置为32分频时，系统锁定时间约为1.5μs.MFC模块的采用和压控振荡器分段线性的处理有效扩展了锁频范围，输出频率在25 MHz~2.2 GHz内可调。在实际应用中，可以通过选择常用晶振频率和整数分频倍数获得更多的输出频率。图11和图12分别给出了输出频率在100 MHz~2.2 GHz变化时，锁相环的捕获时间tcap和稳态相对相位误差δp的变化曲线。结果表明，在100MHz~2.2GHz的输出频率范围内，锁相环的捕获时间小于2μs,相位相位误差小于0.6%.
图10 锁相环建立过程的瞬态仿真波形
图11 捕获时间(tcap)与输出频率的对应关系曲线
图12 稳态相对相位误差(δp)与输出频率的对应关系曲线
5结论
在整个电荷泵锁相环系统中，电荷泵电路起着非常关键的作用。传统的电荷泵电路，其内部存在的一些非理想因素直接影响着整个环路的工作性能，如存在电荷泄漏、电流失配、电荷共享、时钟馈通等问题，会导致压控振荡器输出频率产生抖动和相位发生偏差。
本文设计的高性能CMOS电荷泵锁相环电路，通过对传统电荷泵电路的改进，提高了充放电电流的匹配性，有效抑制了锁相环输出的相位偏差，提高了环路的稳定性。同时在环路中增加了倍频控制模块MFC和压控振荡器分段处理，有效扩展了锁频范围。该电路基于Dongbu HiTek 0.18μm CMOS工艺设计，并进行了全面的仿真验证，结果表明：输出频率在100 MHz~2.2 GHz内变化时，频率锁定时间和相位误差都得到了有效控制，验证了设计的有效性。
