SN75490热敏式印刷头驱动器

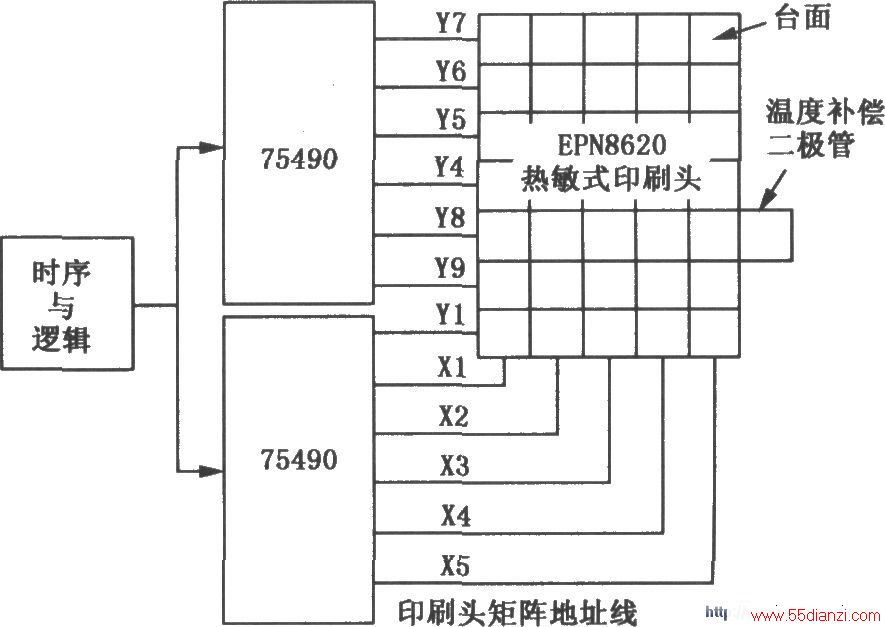

SN75490用来驱动许多常用的热敏式印刷头，内含6个具有共同选通脉冲的与门驱动器，每个驱动器有一个图腾柱输出，标定输出电压范围为4．75～3．5V，输入端与TTL和5V CMOS相容，电源电流容量为30mA。吸收电流容量为50mA，标准电源电压为士5V，具有选通输入端。用SN75490驱动EPN8620热敏式印刷头的系统如图所示。
