用SN75365构成的四TTL-MOS驱动器

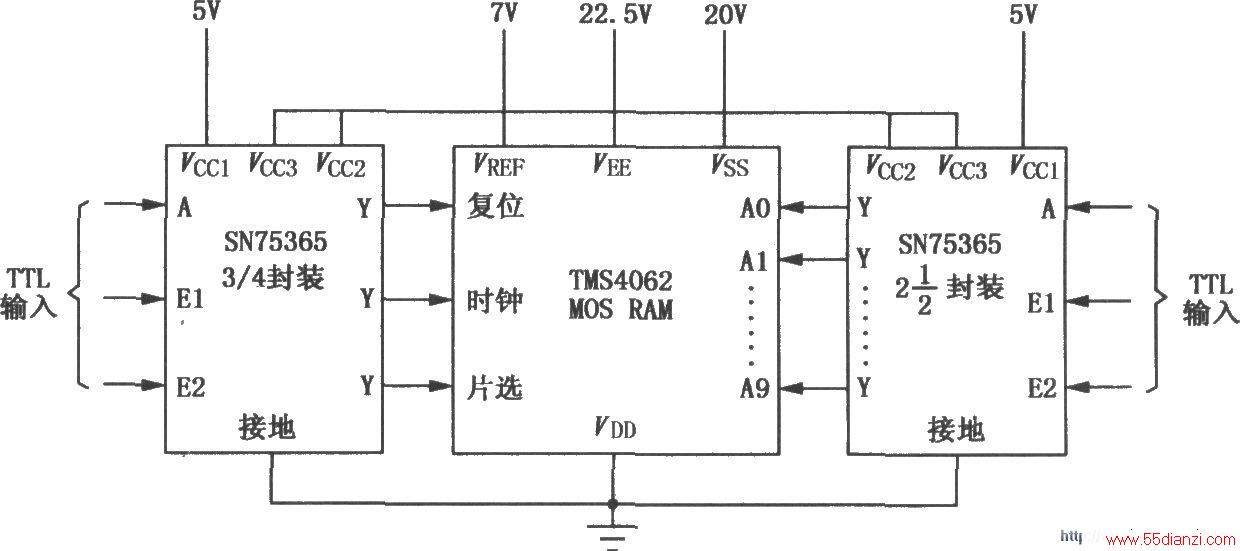

SN75365是具有4个“与非”功能的TTL-MOS驱动器，是TTL电路与大电流或高电压系统的接口，能够驱动大电容性负载，与多种通用的MOS RAM相容。其转换速度高、功耗低、每两个驱动器有两个公共的使能输入端，采用标准双极型和MOS电路的电源。SN75365的驱动4062型P沟道MOS RAM的接线图如图所示。
