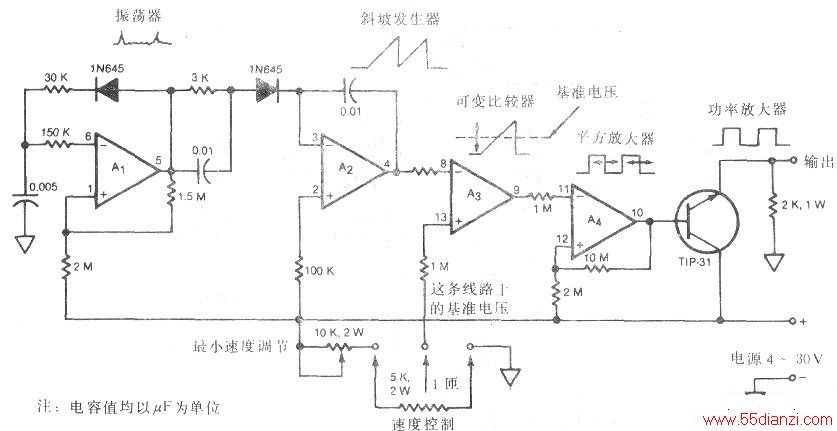

这种四重运算放大器电路可以实现从O到100%的脉宽控制。这种控制器采用只需一个电源电压(4—30V)的LM3900。脉冲重复频率由采用A1的1kHz振荡器调定。这种1kHz振荡器为斜波发生器A2提供振荡脉冲；有一振荡脉冲，斜波发生器就产生一个线性斜波电压。此斜波信号馈给比较器A3的反相输入端，速度控制电压馈给A3的非反相输入端。因此，比较器的输出是一串重复频率为1kHz的脉冲，其脉宽随控制电压而线性地改变。控制电压可由一只可调电位器或一个外接的反馈信息源（如马达速度传感电路）提供。脉冲持续时间可调到从零（表示加于马达的零平均直流电压）到最大重复周期（表示加于马达的电压等于直流电源电压）的任一值，视控制电压调定值而定。增益为10的放大级(A4)起脉冲平方电路的作用。TIP-31型中功率晶体管由A4驱动，并用作一个独立的功放级。
