CC4069构成的低成本积分器

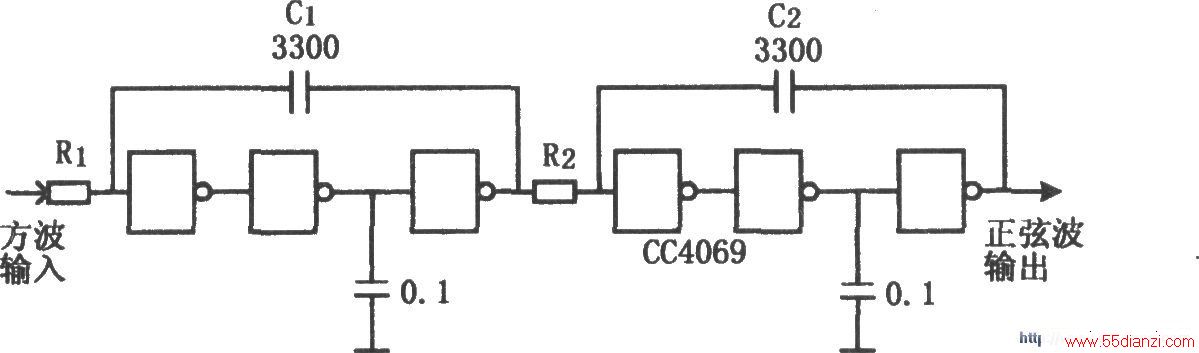

如图所示为低成本积分电路。积分器一般都是用运算放大器构成，但用CMOS反相器CC4069也可构成积分器，并且其效果较好，成本非常低。用CMOS门组成积分器是利用它的线性区具备放大这一特点。电路中R1和R2可以改变，以适应频率和幅度的要求。两个0.1μF的电容作补偿用，防止产生不必要的振荡。集成电路也可采用其他反相形式的门电路，但必须是不带缓冲，即单级的门。
