高可靠通用定时器(CC4518、CC4001)
点击数：7167 次 录入时间：03-04 11:59:12 整理：http://www.55dianzi.com 时钟-定时电路

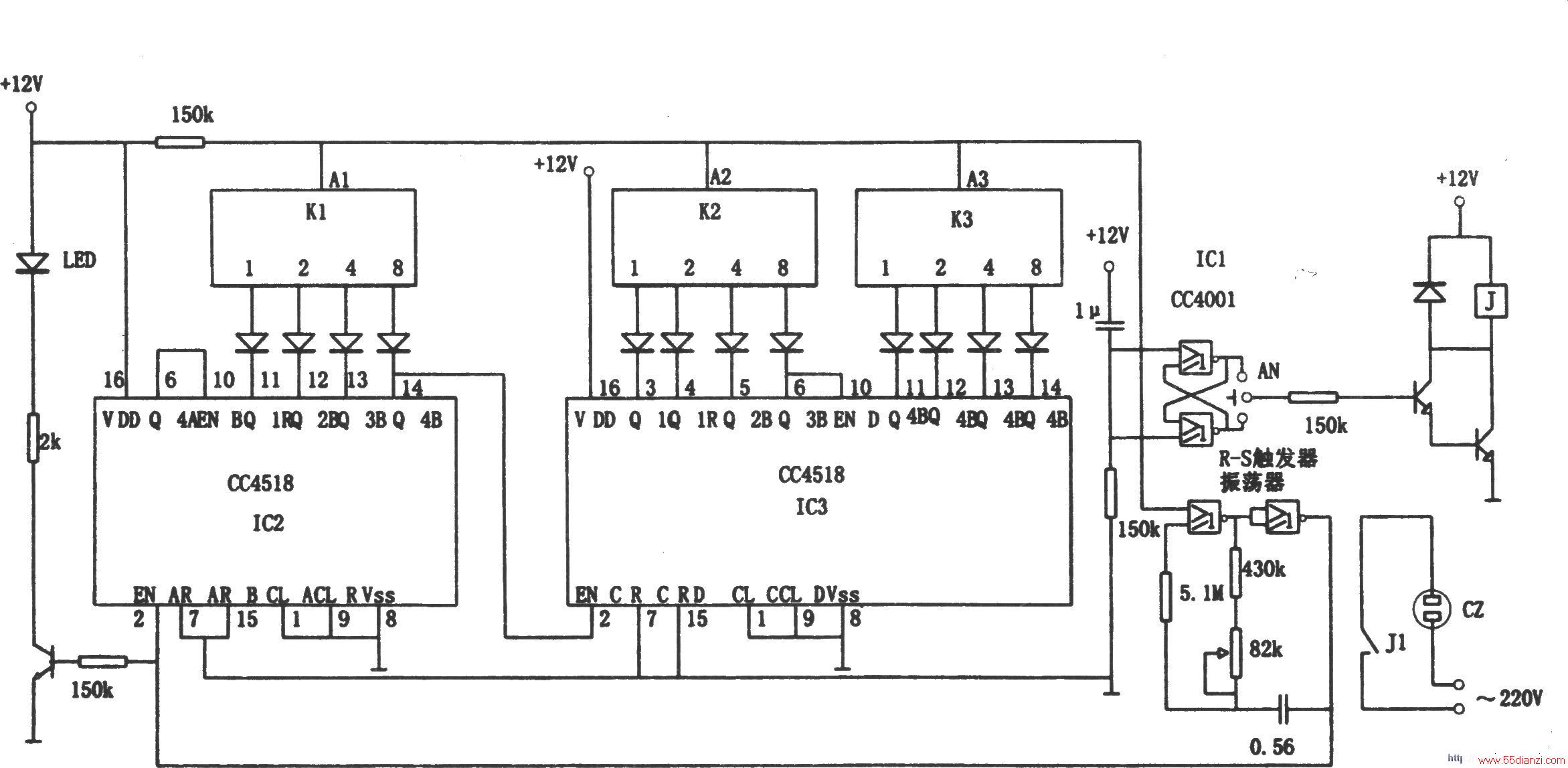

如图所示为高可靠通用定时电路。该电路定时时间可从0.1分钟到99.9分钟。定时方式为BCD计数式。控制状态可使插座CZ定时供电或定时断电。IC2和IC3各为级联的BCD计数／分配器，K1～K3为BCD译码的指拨定时选择开关，IC1为R-S触发器和定时的时基振荡器，AN为定时控制状态选择。接通直流电源，电路自动清零，定时时间开始，继电器J按AN预置状态工作。若定时时间到，A1～A3输出高电平，R—S触发器改变状态，J也改变状态，振荡器停止振荡，LED熄灭，定时时间结束。
