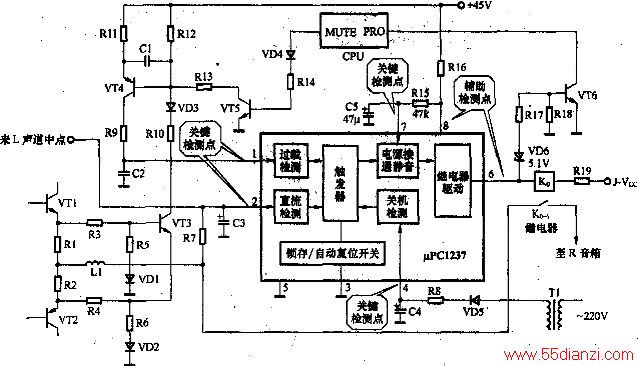

VT1和VT2为R声道功放对管。
R声道的过流检测电路由R1、R2、R3、R4、VT3等元件组成。正常工作时，R1或R2上的电压较低，不足以使VT3导通。当功率输出级出现过流时，R1或R2两端的电压会升高，并使VT3导通，进而使VT4也导通，VT4集电极输出高电平送至μPCI237的1脚，使1脚电压超过0.67V，μPC1237进入保护状态，继电器释放，音箱脱离电路。
各声道功率输出级中点送来的直流电压从2脚输入，当各声道工作正常时，2脚直流电压为0V，保护电路不动作。当任何一个声道出现故障而导致中点电压偏离0V。时，2脚电压就会高于0.62V或低于-0.17V，μPCI237进入保护状态，继电器释放，音箱脱离电路。
当保护电路动作后，继电器驱动电路停止工作，6脚变为高电位(接近继电器供电电压)，VD6导通，VT6也导通，并输出低电平送至CPU的检测端，CPU检测到这一低电平后，立即进行静音控制，输出静音(MUTE)电压，经VD4、R14使VT5导通，进而使VT4也导通，输出高电平到1脚，使电路锁定在保护状态。
由于功放机的主电源滤波电容容量很大，其上电压又较高，故关机后，放电比较缓慢，导致继电器未能快速释放，从而使扬声器会受到关机电流的冲击。为了避免这种现象，在μPC1237内部设了关机检测电路。当关机后，4脚电压立即下跌，使关机检测电路工作，μPC1237快速释放继电器。
