上广电DS7188AV功放保护电路原理分析

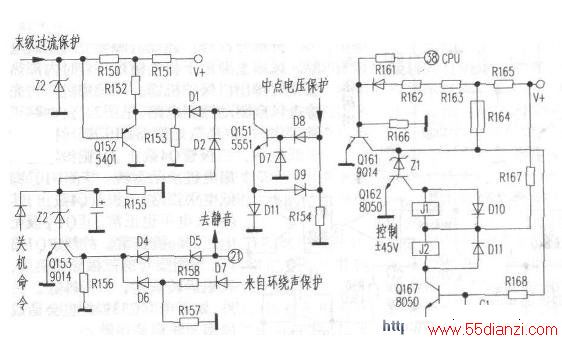

　　保护电路见下图，末级电流过流检测：检测点在末级电流放大管00、01发射极电阻。当发射极过流使电压达到1.3V时，即负载电流1.3÷0.68=1.9A时，检测管Q150导通，Q152导通。Q153截止。

　　CPU（W78E5B—40）（20）脚高电位。

　　（38）脚发出高电位，三极管Q161导通，Q162截止，继电器Jl释放（J1是控制±45V供电的继电器）。

　　中点电压失调保护：中点出现超出+1.3V时，Q151，Q153截止，CPU（20）脚高电位。（38）脚发出高电位。J1释放。

　　该机出现保护时，CPU（20）脚高电位，Q135导通，Q134导通，从运算放大器来的音频信号对地接通。功放静音。
