单按钮音量控制器电路

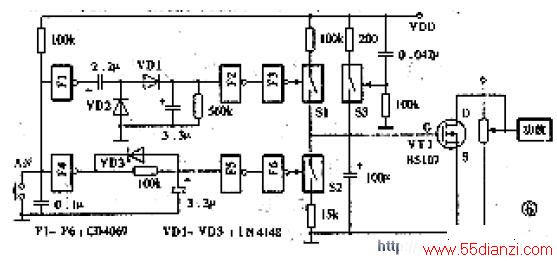

　　单按钮音量控制器电路见图6。VMOS管VT1 作为一个可变电阻并接在音响装置的音量电位器输出端与地之间。VT1 的D 极和S 极之间的电阻随VGS 成反比变化，因此控制VGS 就可实现对音量大小的控制。VT1 的G 极接有3 个模拟开关S1～S3 和一个100μF 的电容，其中100μF 电容起电压保持作用。由于VMOS 管的G 极和S 极之间的电阻极高，故100μF 电容上的电压可长时间基本保持不变。模拟开关S1 为电容提供充电回路，当S1 导通时，电源通过S1 给电容充电，电容上电压不断增高，使VT1 导通电阻越来越小，使音量也越来越小。模拟开关S2 为电容提供放电回路，当S2 导通时，电容通过S2放电，电容上电压不断下降，使音量越来越大。

　　模拟开关S3 起开机音量复位作用，开机时，电源在S3 控制端产生一短暂的正脉冲，使S3 导通，由于与S3 连接的电阻较小，故使电容很快充到一定的电压，使起始音量处于较小的状态。F1～F6 及其外围元件组成长短脉冲识别电路。静态时，F1、F2 输入为高电平，当较长时间按压按钮开关AN 时，F4 输出变高，经100k 电阻给3.3μF 电容充电，当充电电压超过CMOS 门转换电压时，F5 输出由高变低，F6 输出由低变高，模拟开关S2 导通，100μF 电容放电，音量变大。

　　与此同时，F1 输出也变高，也给电容充电，但F1 输出的一次正跳变不足以使电容上电压超过转换电压，故F2 输出仍为高电平，F3 输出低电平，模拟开关S1 保持截止。当连续按动按钮开关AN 时，F4 输出也不断变化，输出为高时，给电容充电，而输出变低时，电容又很快通过二极管VD3 放电，故电容上电压总是达不到转换电压，因此F6 输出一直为低。而此时F1 输出连续高低变化，经二极管整流不断给电容充电，使3.3μF 电容上电压迅速达到转换电压，F2 输出变低，F3 输出变高，模拟开关S1 导通，给电容充电，音量变小。由此，利用一只按钮开关，实现了对音量的大小控制。
