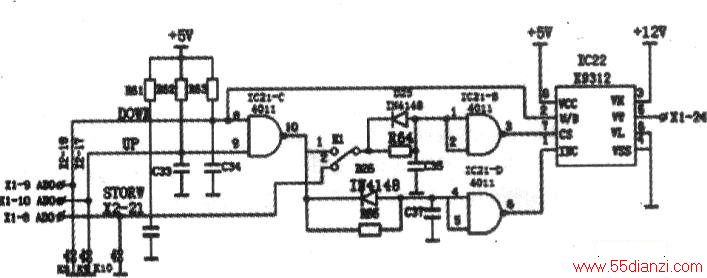

下图为X9312与四与非门电路4011组成的发射机功率调节电路。当需要增大发射机功率时，按下K9键，与非门IC21⑨脚变为低电平，经IC21C—D使IC22①端变为低电平，+5v经上拉电阻R63送到IC22的②端为高电平，所以电阻滑动端VW向上相连抽头滑动，使发射机内电调谐衰减量减小，实现发射机功率增大。需减小功率时，按下K8键，IC22②端由高电平变为低电平，且该信号经IC21C—D使IC22①端变为低电平，实施VW端向下调节，使电调谐衰减器衰减量增大，促使发射机功率减小。调节结束后按下存储键K10，经K1反相器IC21B使IC22片选cs端置零号，对当前工作数据进行储存。选择开关K1为自动厍动存储选择开关，以上叙述为K1打到②端上，即手动存储状态。当K1打到①端时为自动存储状态，这时无论接通K8或K9铵键，调节信号通过IC21:C经K1及IC21:B为IC22片迭端置零，所以就可以实时地对当前数据进行存储。
