采用X9511与CA3240组成的伴音频偏调节电路

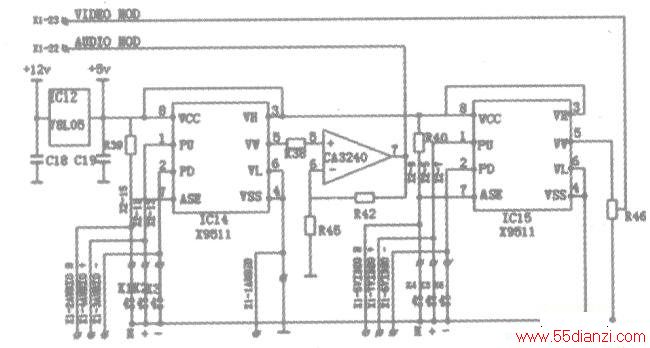

　　下图为X9511与运算放大器CA3240组成了伴音频偏调节电路，K1为储存键，K2为频偏增大键，K3为频偏减小键。当需要增大频偏时，按下K2键后，PU端输入一个逻辑电平，则滑动端被切换到上一个相邻抽头位置，持续按压K2，则滑动端连续向上移动，使输出电压升高，送到伴音调制器，达到调节频偏的作用。当调整结束后，按下Kl，存储使能输入端ASE为低电平，则当前工作数据被存入存储器中。减小频偏工作过程与之相反。
