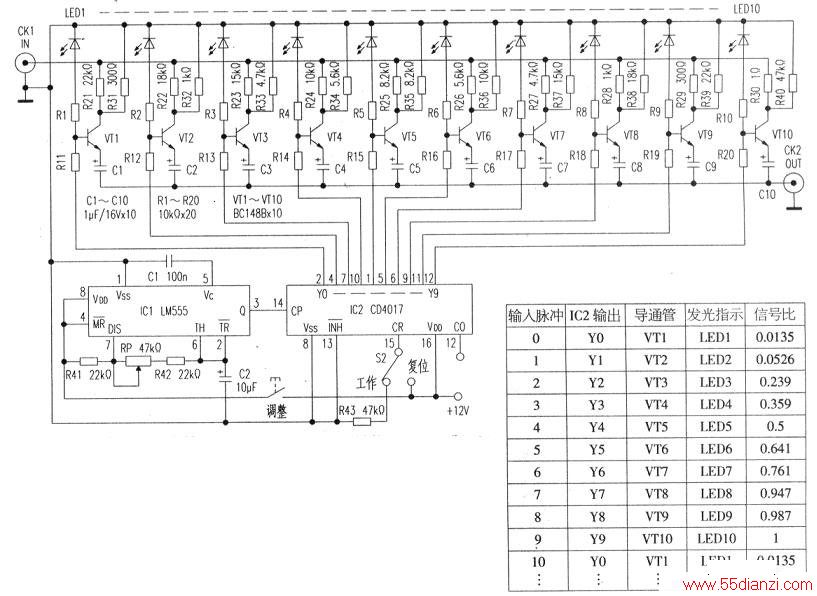

此电路原理如附图所示，由时钟振荡器、十进制脉冲分配器和晶体管开关分压器三部分，构成十级音量控制电路。IC1采用单时基电路LM555，接成无稳态多谐振荡器工作模式，为脉冲分配器提供时钟脉冲。时钟脉冲的频率高低决定每级音量调节速率，振荡频率一般按f=1.443/{R41+2x(RP+R42)]xC2｝估算，按附图所示元件参数，当电位器RP调至最小(RP=0Ω)和调至最大(RP=47kΩ)时，时钟脉冲频率变化范围约为f≈3.28Hz—1.59Hz．可根据音最调节速度快慢要求来设定RP大小。时钟脉冲由IC1的③脚输出，送至脉冲分配器。
IC2使用十进制脉冲分配器CD4017，它有CP(脉冲上升沿触发)和NH(脉冲下降沿触发)两个时钟脉冲输入端，其功能如下表所示。这里采用CP端输入，当复位端CR=1（高电平）时，输出端YO=1，Y1~Y9=0(低电平）：当CR=O时，若xxCP端输入连续脉冲，则Y1～Y9依次轮流输出正脉冲。Sl为音量调整开关，S2是复位开关，其左侧（工作）为常闭触点，右侧（复位）为常开触点，主要用于对Y1～Y9清零，方便重置。
被控音频信号由CK1输人，CK2输出。VT1~ VT10为开关管，LED1~LEDIO为音量指示发光管，R21~R30和R31~R40是信号分压电阻，C1～CIO为输出耦合电容。当按下Sl时，IC1得电输出脉冲，IC2的YO—Y9依次输出正脉冲并控制开关管导通，进行音量调整，在达到所需音量后，释放Sl即可。音量调整状态如下表，例如：通电后未按Sl时，IC2的YO=1，VT1导通，LED1发光，此时信号比为0.0135[R31/(R21+R31)];再如输入4个脉冲时．Y4=1，VT5导通．LED5发光，信号比为0.5[R35/(R25+R35)]等。
