小七脚直热式电子管3A5，原用于美国军用通信设备中，现已数量稀少。该管应用于音频作前置放大级，音质音色颇好。

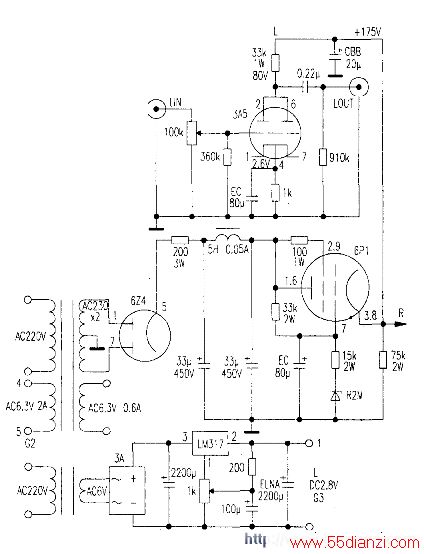

电路见附图。电源电路整流后，用一个6Pl电子管作稳压输出。栅极串联15kΩ2W电阻的作用，一是提高直流输出电压，二是保护稳压二极管功耗不超标。稳压管采用彩电中常用的R2M。为防止6P1阴地击穿，灯丝供电绝不能接地。用了6Pl后，电源内阻变低，中高音表现也更出色。如取消电子管稳压电路，声音音效将大打折扣。
3A5灯丝用直流供电。3A5电子管参数如下：灯丝电压直流2.8V，灯丝 电流110mA，阳极工作电压60V一90V，阳极电流3.7mA，栅极电压-2.5V。
