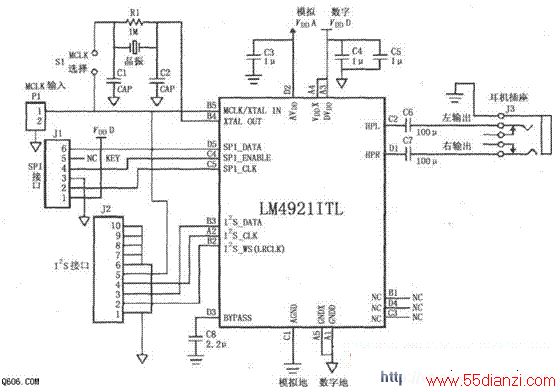

由SPI接口总线J1输入控制线信号：串行数据信号SPI- DATA，串行使能信号SPI-ENABLE，串行时钟信号SPI-CLK。由I2S接口总线J2输入全范围的串行数字音频信号：I2S数据信号I2S-DATA，I2S时钟信号I2S-CLK。I2S字选信号I2S-WS(又称Right／Left Select)。由P1输入MCLK信号：当S1断开时选择外部主时钟MCLK输入；当 S1短接时选择内部晶振(11．2896MHz)。立体声耳机输出由J3输出，采用100μF电容作为隔直流电容，以防止输出直流电流损坏耳机。LM4921的模拟电源与数字电源分别独立。
