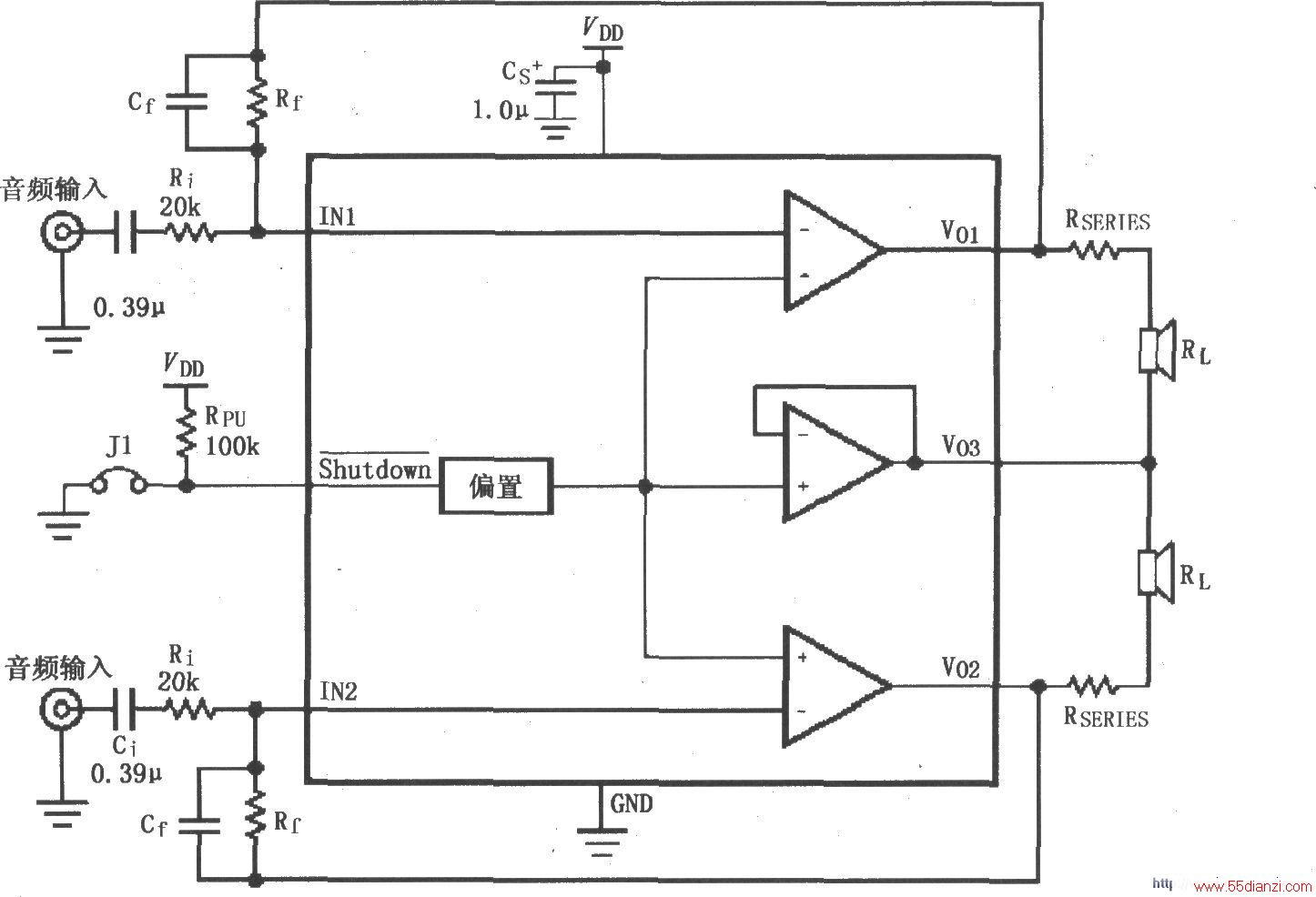

如图所示为LM4910的最小输出噪声／降低输出功率电路。减小输出噪声的措施主要有：在输出端与负载之间串联一个电阻Rseries，使输出噪声得以衰减，以达到减小噪声的目的；在反馈电阻Rf两端并联高频旁路电容Cf，用于抑制高频噪声。J1为短接跳线，当J1短接跳线接地时，放大器处于关断模式，功耗降至最低；当J1短接跳线断开(VDD高电平)时，放大器处于工作模式，其功耗PDMAX=4VDD2／π2RL。
