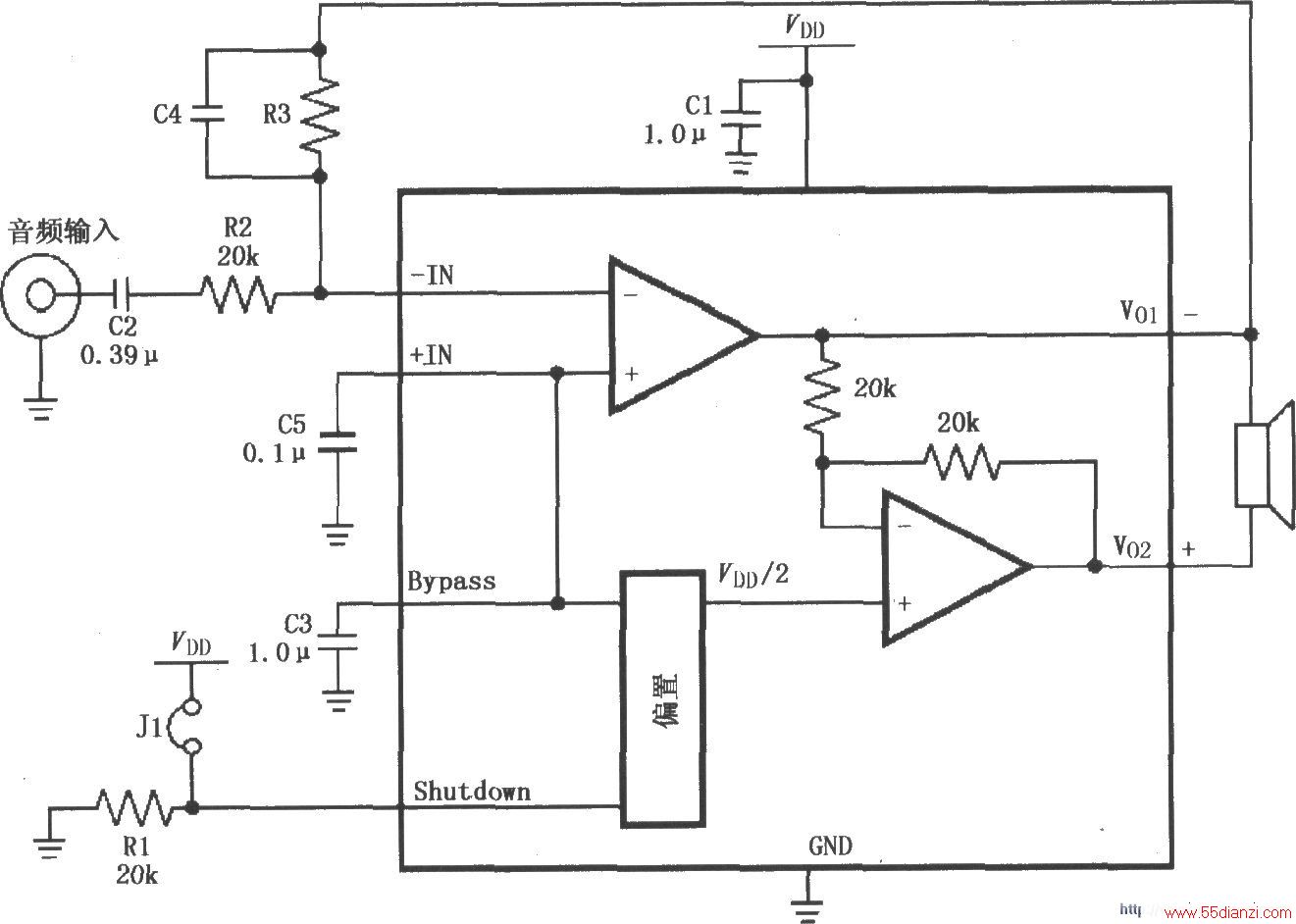

如图所示为LM4818的高增益音频放大电路。只要增大电阻R3的阻值,即可提高放大器的增益。在R3两端并联电容C4,用于对高频提供低阻通路滤波,防止高频自激。应注意并联电容C4后将影响输出信号的带宽,如果取Rs=20kΩ,C4=25pF,则带宽为320kHz,通常不希望带宽低于100kHz。J1为跳线,当J1断开时,1脚接地,全功率放大工作;当J1接通时,1脚为VDD,微功耗关断,放大器不工作。
