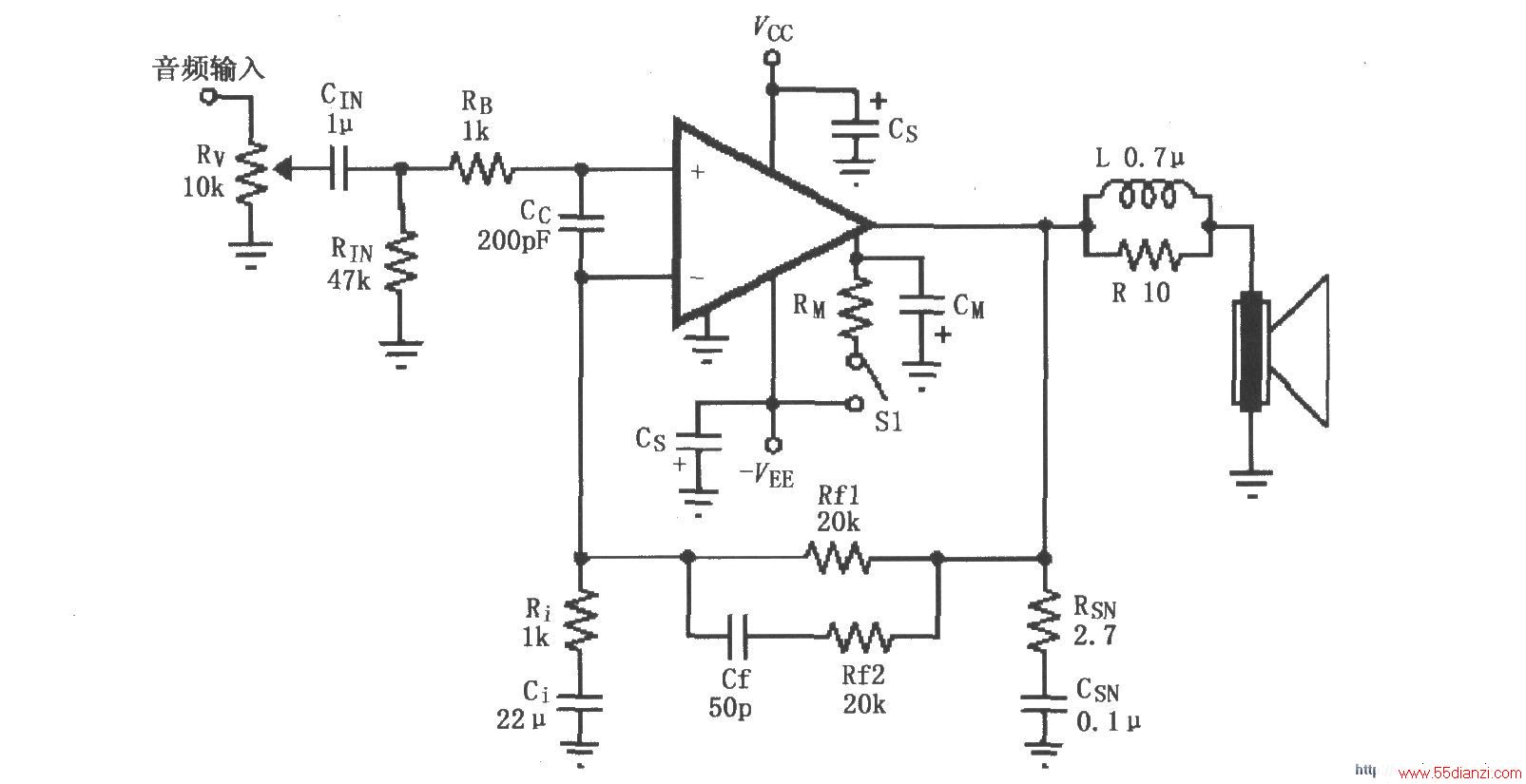

如图所示为LM4732的辅助音频功率放大电路。音频输入信号经过电位器Rv、CIN、RB后加到LM4732的同相输入端，放大后经过L、R送到扬声器。Rv为音量电位器，用于调节音量大小；RIN可设置放大器直流偏置工作点，同时与CIN组成输入端高通滤波器；RSn、CSN用于减小放大器频率高端的不稳定性；L、R对高频提供高阻，而对音频提供低阻通道，用于防止高频自激。开关S1用于设置静噪模式，当S1断开时为静噪模式，音频信号被禁止；当S1闭合时(接-VEE)，为正常工作模式，正常放大音频信号。
