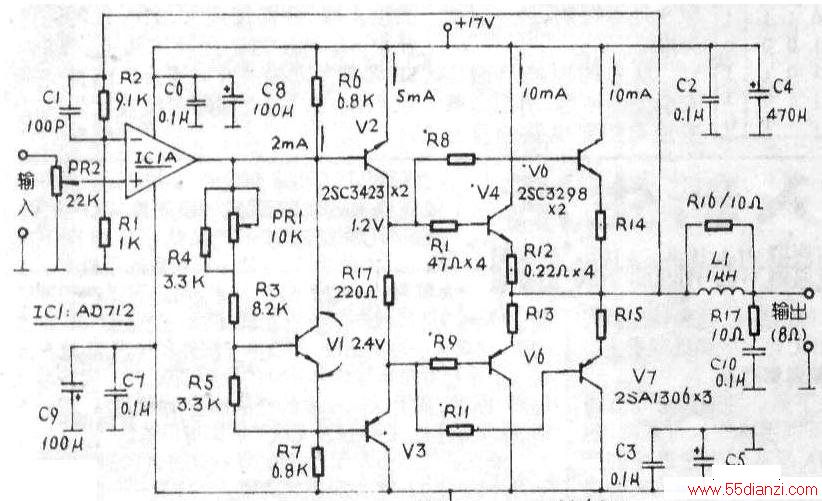

下图为运放AD712与晶体管组成的混合式低失真2xlOW功率放大器(图中为一路,另一路同),适合房间面积在10—30n12的家庭使用。IC1A组成输入信号的缓冲放大器,V2、V3为激励放大,V4一V7组成输出放大级。V1为偏置电路,提供V2~V7的工作点。该电路的调整极为简单,调RPI使V4~V7的静态电流各为iOmA即可。
本文关键字:放大器 晶体管 音频功率放大-放大器,单元电路 - 音频功率放大-放大器
