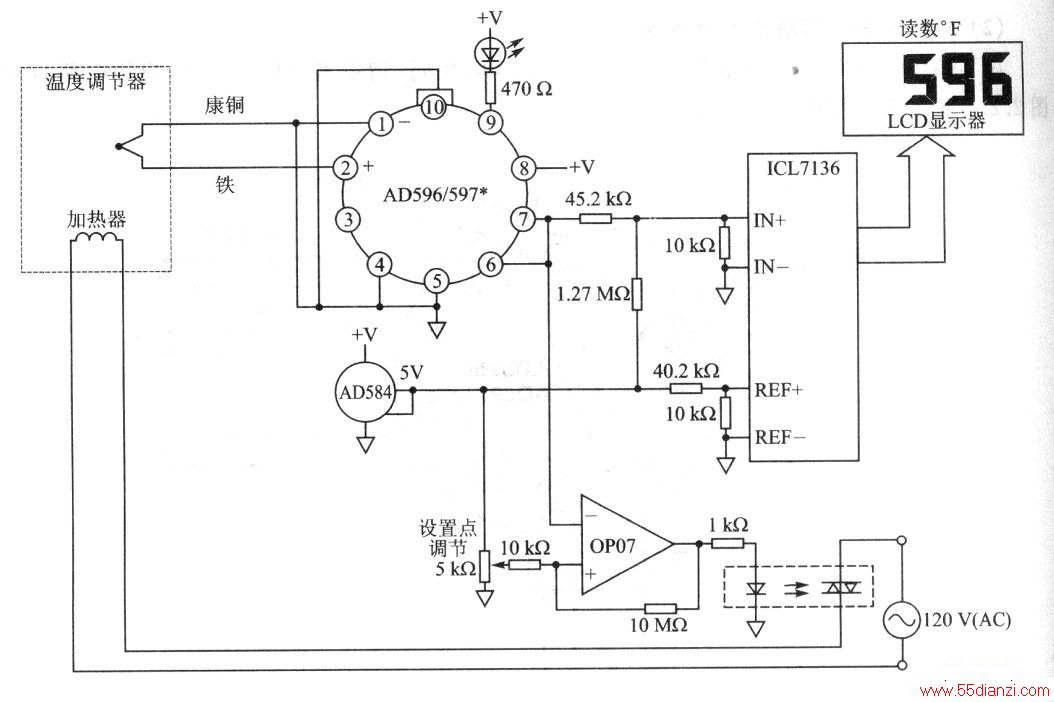

由AD596/AD597构成的温度测控仪电路如下图所示。该仪表具有测温、控温和热电偶开路故障报警功能。AD596/AD597作为闭环热电偶信号调理器，A/D转换器采用ICL7136，5V带隙基准电压源采用AD584，5V基准电压经过电阻分压后产生1.000V的基准电压提供给ICL7136，ICL7136和LCD显示器构成一个满量程为2V的数字电压表。
AD596/AD597的输出电压经过电阻R1、R2分压后送至ICL7136的模拟输入端IN+、IN-。
取R1=45.2kΩ、R2=10kΩ时，仪表显示华氏温度（下）；适当调节R1、R2的电阻值，还可以显示摄氏温度。
运算放大器OP07作为比较器使用时，同相输入端连接温度设置电位器（用来设置所要控制的温度T．）。OP07的输出端连接带双向晶闸管(TRIAC)的光耦合器；OP07的反相输入端连接AD596/AD597的输出Vo。当VO<VT1时，OP07输出高电平，光耦合器导通，接通电加热器的220V交流电源，使电加热器加热、升温。当T>T1、Vo>VT1时，OP07的输出变为低电平，光耦合器关断，将电加热器的电源关掉，电加热器停止加热，使其温度降低。如此循环控制电加热器导通和关断，可实现恒温控制。当热电偶发生开路故障时，LED发亮。
