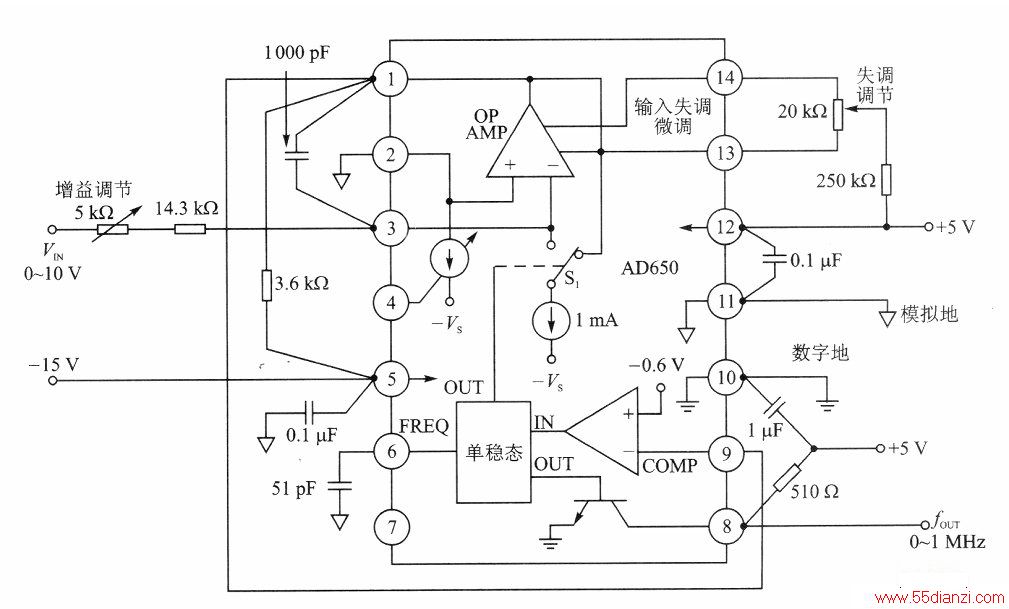

由AD650构成0~1 MHz的V/F变换电路如下图所示。其输入电压范围为0~10 V,输出频率范围是0~1 MHz,电路采用±15 V双电源供电。电路制作时,应尽量缩短各元器件引线的长度,以降低分布参数的影响。
