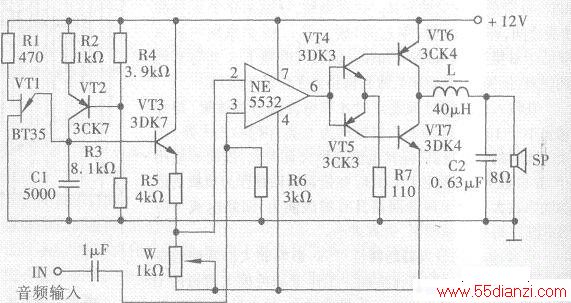

下图为一种简单的PWM D类放大器。VT1～VT3组成线性良好的lOOkHz锯齿波振荡器。VTI为单结管BT35，它是振荡器的核心。VT2为恒流源，对C1充电。可改善波形的线性VT3为射极跟随器，可增强驱动能力。运放NE5532,在此充当调制器，它输出的是由输入信号调制的调宽脉冲。VT4～VT7组成复合型互补形状放大器，这种接法，使VT6、VT7有最小的饱和压降，有利于提高工作效率oL、C2组成二阶的巴特沃兹低通滤波器。该放大器输出功率为9W，频率响应为0～20kHz( - 3dB)，效率>85%，失真< 2%。
