LM4818的音频功率放大电路

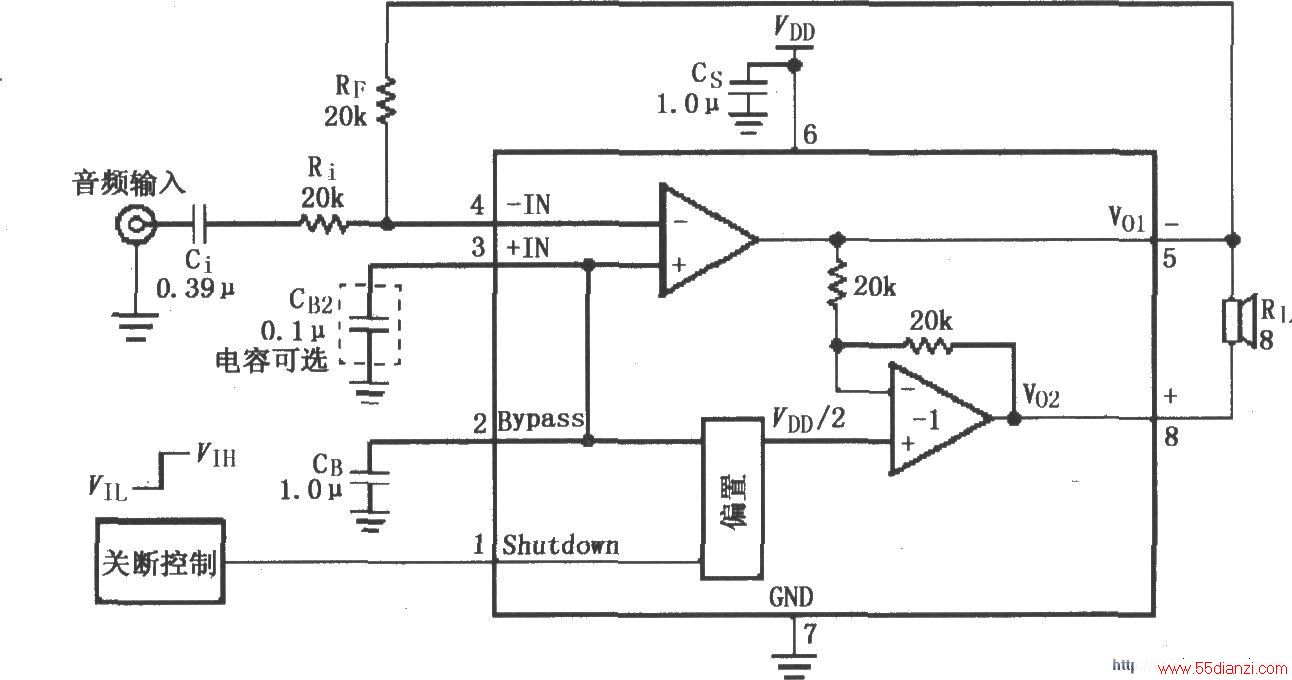

如图所示为LM4818的音频功率放大电路。音频信号输入后,经过Ci、Ri耦合加到放大器的反相输入端(4脚),而放大器的同相输入端(3脚)则交流接地,放大后的信号从5、8脚输出。5、8脚之间接负载,如扬声器,由此构成反相功率放大电路。LM4818内部有两个放大器,外部电阻RF、Ri 决定Amp A1的闭环增益;内部两个20kΩ电阻可设置Amp A2电路的增益为1;差分输出增益Av=2RF/Ri。
