TRl001是一款单片OOK/ASK收发器芯片。它符合ETSI l—ETS 300220规范要求以及类似标准，适合高稳定、小尺寸、低功耗、低价格的短距离无线数据通信和无线控制应用。 主要技术特点如下： ·工作频率为868.15～868.55 MHz； ·可接收和发射数字OOK/ASK信号； ·OOK数据传输速率可达l9.2 Kb/s，ASK数据传输速率可达ll5.2 Kb/s； ·接收灵敏度为-95 dBm ·电源电压为2.7～3.5 V； ·接收模式工作电流为l.8 mA； ·发射模式输出功率为l.25 mW，工作电流为l2 mA； ·睡眠模式电流为5 μA； ·睡眠模式转换到接收模式时间为20 pts，发射模式转换到接收模式时间为20μs，接收模式转换到发射模式时间为l2μs； ·工作温度为-40～ 85℃。

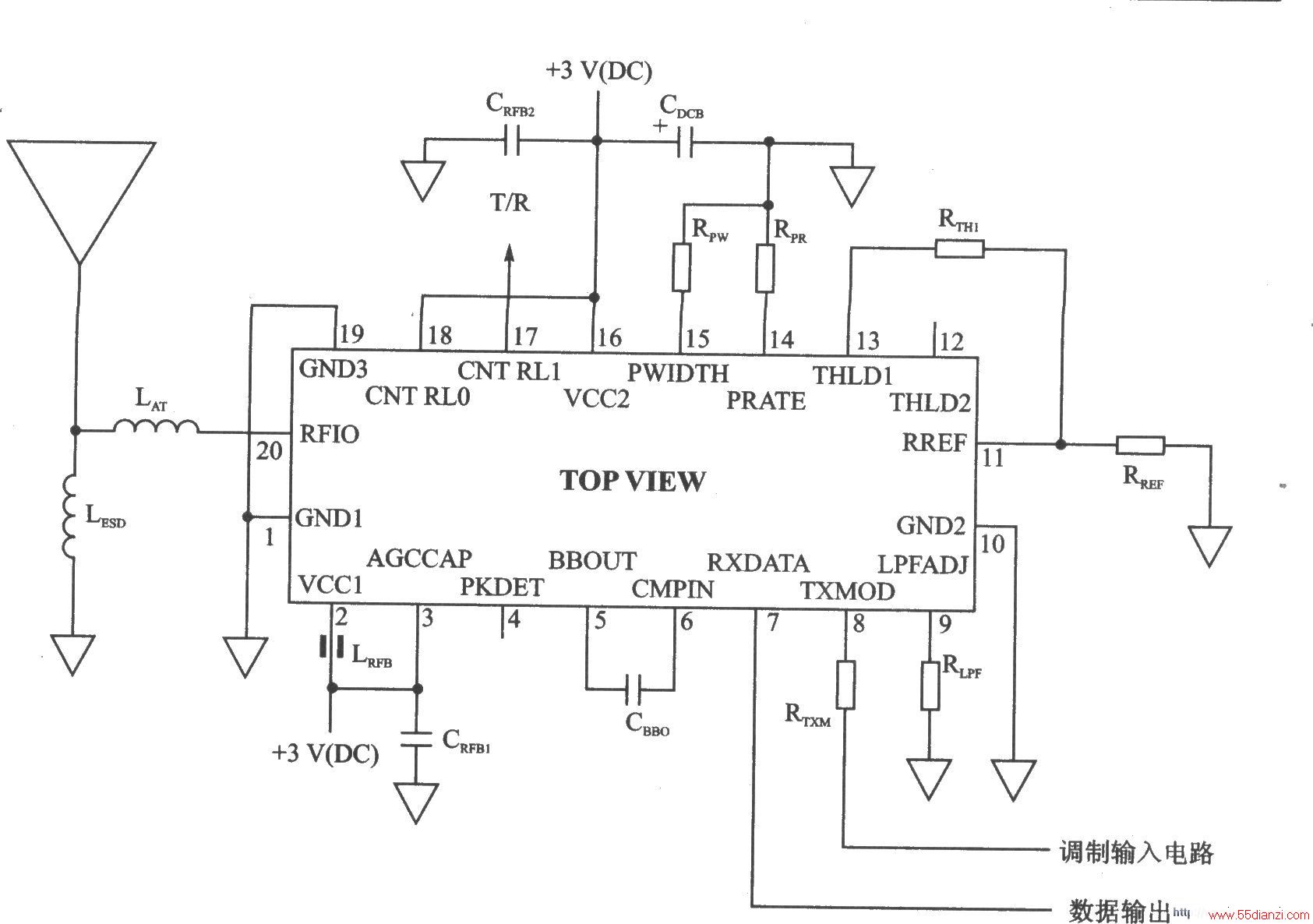

TRl001 00K应用电路

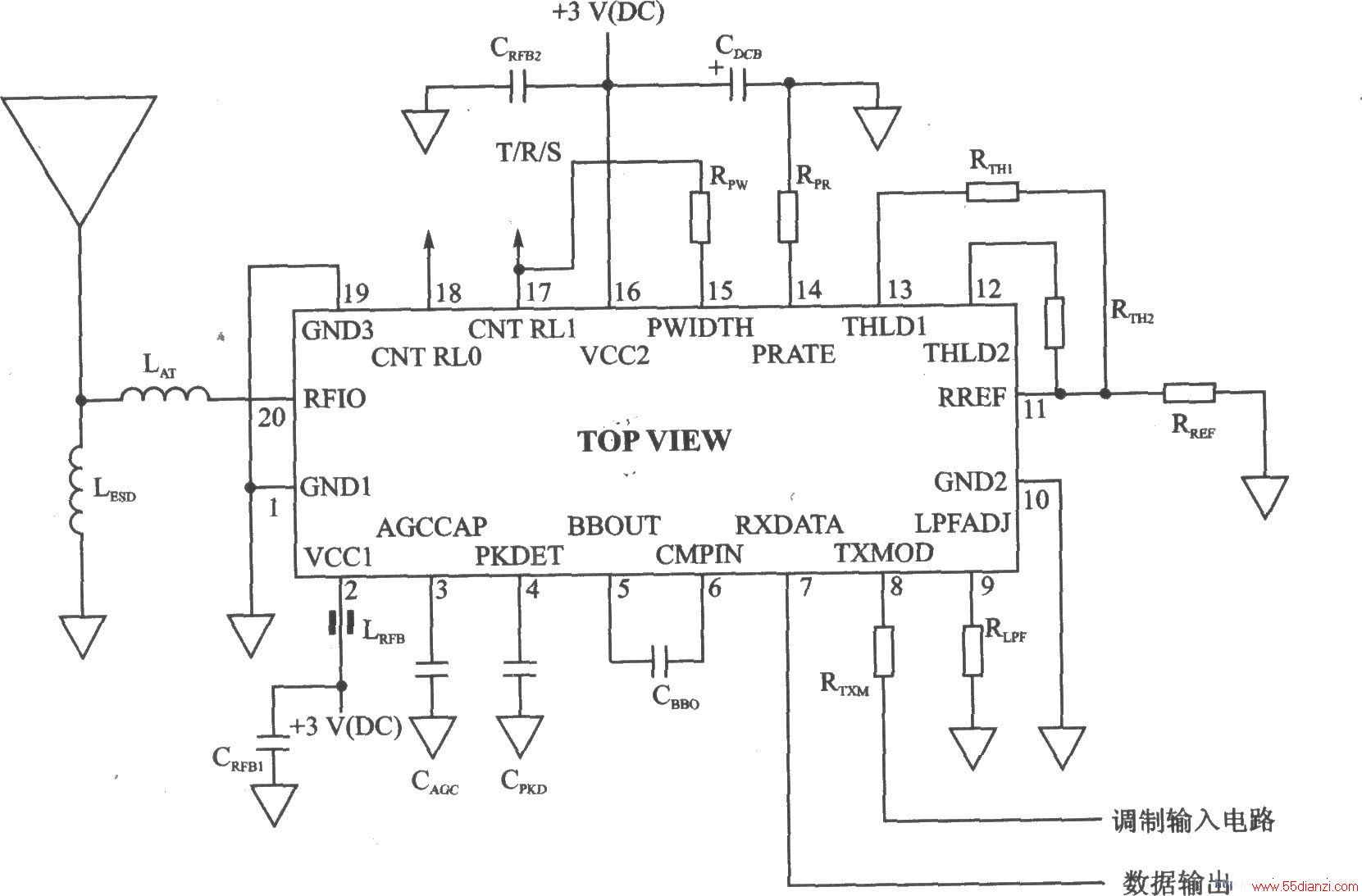

TRl001 ASK应用电路
