TR3100是采用RFM公司独特的ASH(Amplifie-Sequenced Hybrid)体系结构设计的RF窄带数据通信收发器。TR3100符合FCC l 5.249和类似标准，适合高稳定、小尺寸、低功耗、低成本的短距离无线控制和数据传输应用。 主要技术特点如下： ·工作频率为433.72～434.12 MHz： ·ASK调制/解调方式； ·数据传输速率可达576 Kb/s； ·接收灵敏度为-96 dBm； ·输出功率为0 dB； ·电源电压为2.2～3.7 V； ·工作电流：接收模式为7 mA，发射模式为l0 mA。

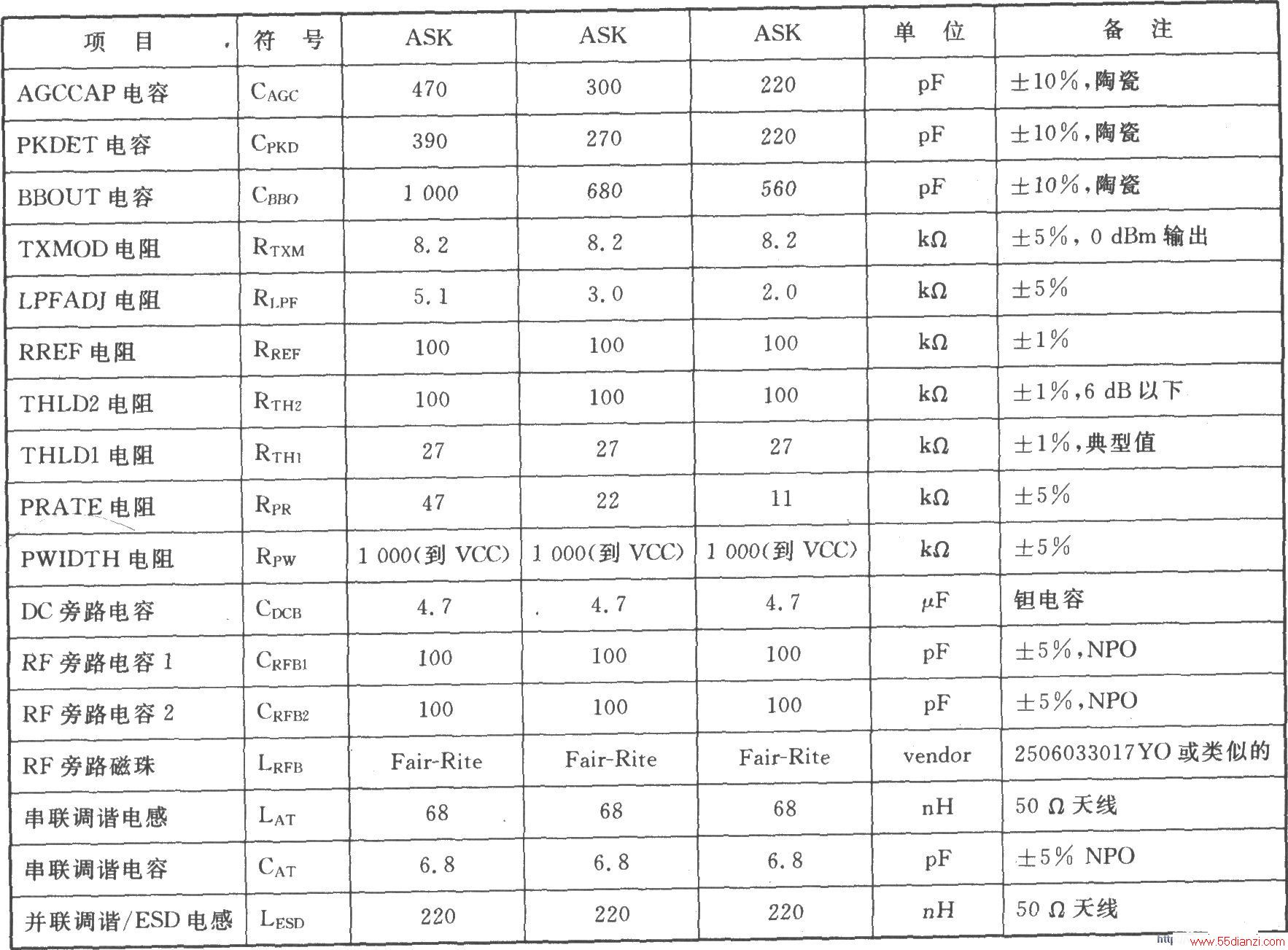

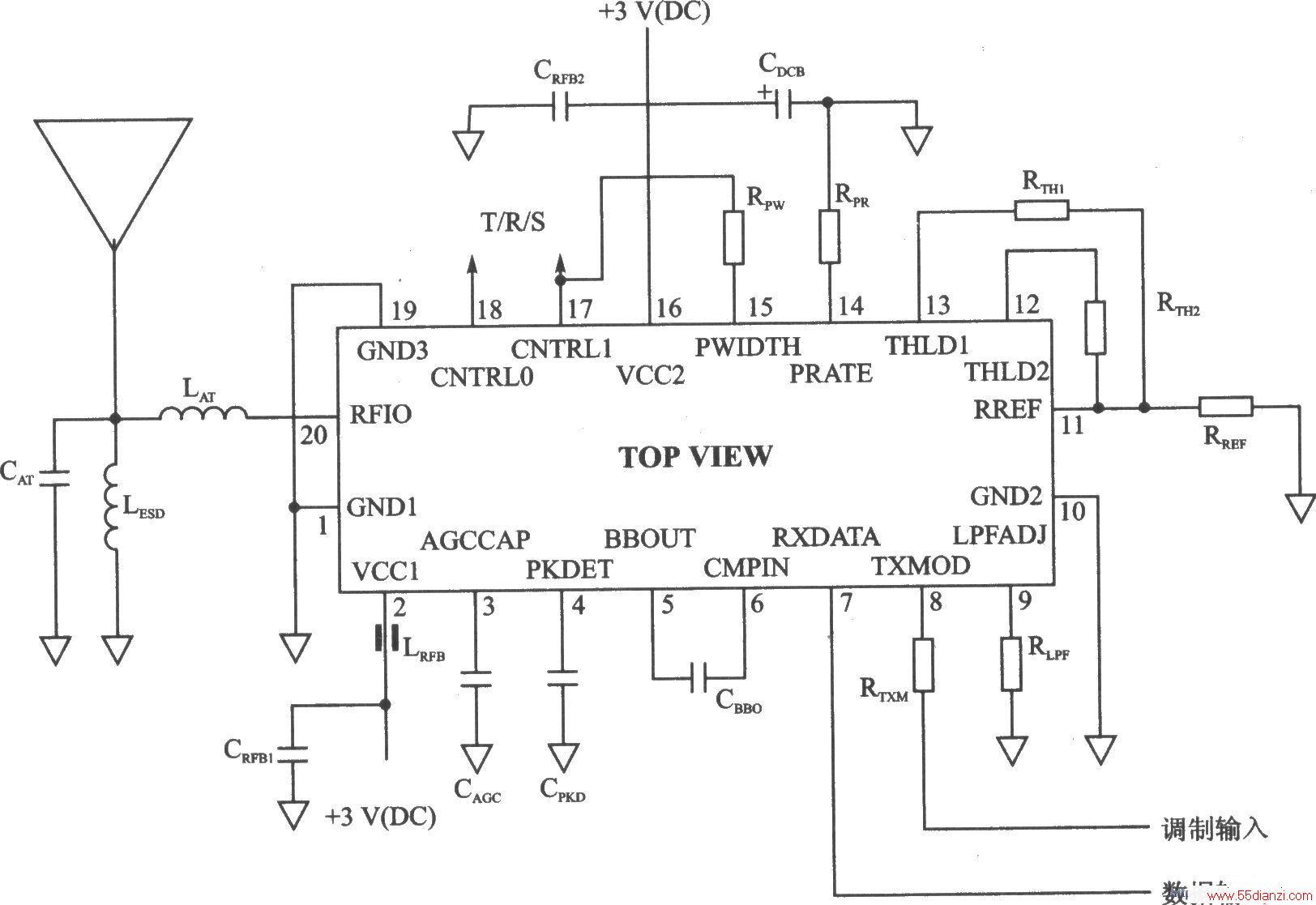

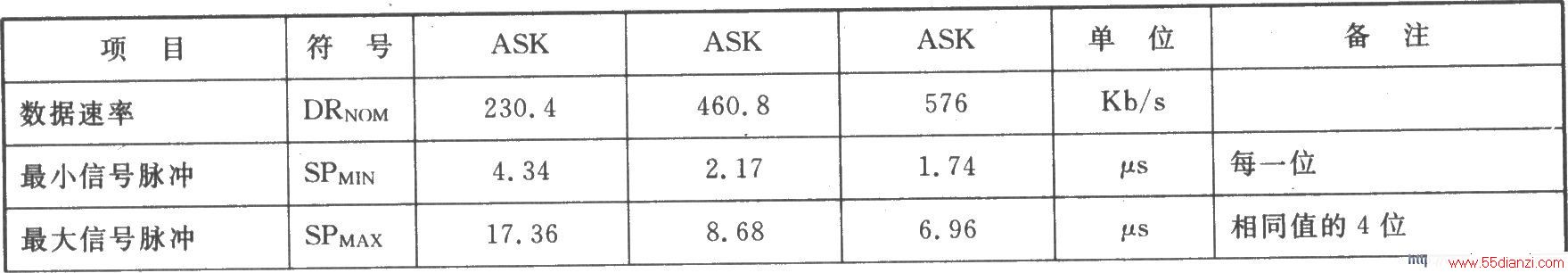

TR3100应用电路 TR3100应用电路在不同数据速率的元器件参数值
