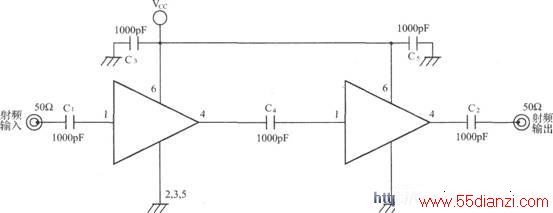

基于μPC2749TB的GPS接收机LNA电路 μpC2749TB是一个超小型MMIC放大器，频带响应为2．9 GHz，适合在GPS接收机等无线通信系统中应用。芯片采用NEC的20 GHz FT硅双极性工艺制造。电源电压VCC为2．7V一3．3V，电路电流消耗Icc=6．0 mA(在VCC=3．OV)。在FIN=1．9GHz时，噪声系数NF为4．0dB，功率增益为GP=16．OdB，饱和输出功率Po(sat)为6．0dBm。采用超小型6引脚封装，封装尺寸为2．0mm×1．25mm×0．9mm。
