基于晶振的分数N型收发器—MAX7030

基于晶振的分数N型收发器—MAX7030

点击数:7506 次   录入时间:03-04 11:39:06   整理:http://www.55dianzi.com   高频放大-接收发射

     MAX7030 是基于 晶振 的分数N型 收发器 ,设计用于在工厂预置的载波(频率为 315MHz 、345MHz?或 433.92MHz )上发送和接收ASK/OOK数据,速率高达33kbps (曼彻斯特编码)或66kbps (NRZ码)。该器件可为50Ω负载提供+10dBm的典型输出功率,典型接收灵敏度为-114dBm。MAX7030具有独立的发送和接收引脚(PAOUT和LNAIN),提供内部RF 开关 ,用于发送、接收引脚与共用 天线 的连接。

  MAX7030的发送频率由一个16位、分数N型锁相环( PLL )产生,接收器的本振(LO)频率则由整数N型PLL产生。由于分数N型PLL的频率被预设到超过接收本振 10.7MHz 的频点,因而这种混合架构无需为发送和接收通道提供单独的基准 晶体振荡器 。接收器部分保留固定N型PLL可避免分数N型PLL的高电流消耗问题,将接收器电流降至最低。所有频率合成元件都集成在 芯片 内,外部只需一个晶体、一个10.7MHz IF 滤波器 和几个分立元件即可构成完整的天线/数字数据方案。

  MAX7030采用小尺寸、5mm × 5mm、32引脚薄型QFN封装,可工作在汽车级-40°C至+125°C温度范围。

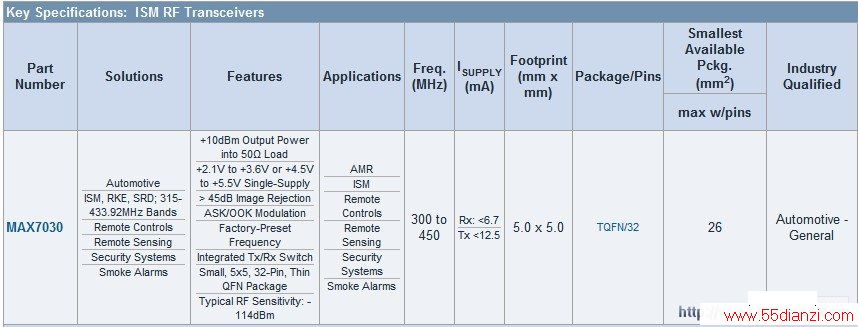

  关键特性:

  单 电源 供电:+2.1V至+ 3.6V 或+ 4.5V 至+5.5V

  单晶体收发器

  工厂预置频率(无需串行 接口 )

  ASK/OOK调制

  为50Ω负载提供+10dBm输出功率

  内置TX/RX开关

  内置发送和接收PLL、 VCO 和环路滤波器

  > 45dB的镜频抑制比

  典型RF灵敏度为*:-114dBm

  可由外部滤波器选择IF带宽

  < 12.5mA的发送模式电流

  < 6.7mA的接收模式电流

  < 800nA的关断电流

  快速上电启动,< 250us

  小尺寸,32引脚、薄型QFN封装

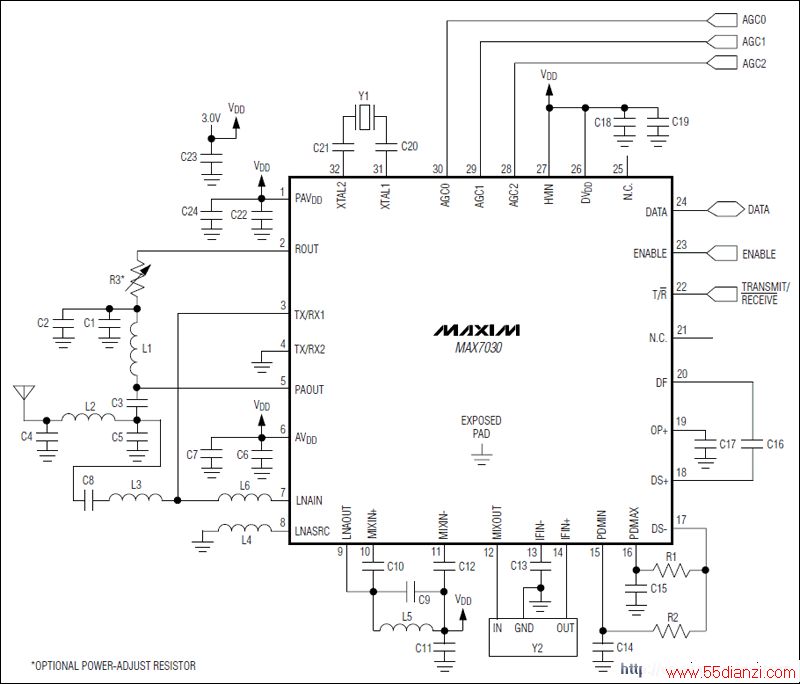

  典型应用 电路 :


  应用:

  双向遥控钥匙

  车库开门器

  家庭自动化

  本地遥感勘测系统

  远端控制

  遥感

  安全系统

   烟雾报警器
